DVP-ES2/EX2

Характеристики

Основные характеристики:

• ЦПУ: 16 / 20 / 24 / 32 / 40 / 60 каналов ввода/вывода
• DVP20EX2 имеет 4 аналоговых входа, 2 аналоговых выхода (12 бит) и температурные модули (со встроенными аппаратными ПИД-регуляторами) с разрешением 14-бит



  Располагая функцией ПИД-регулирования с автонастройкой, данный контроллер является оптимальным решением для аналогового управления небольшими установками.
• Память программы: 16k шагов Регистровая память: 10k слов
• Высокая скорость исполнения инструкций: LD - 0,35 мкс, MOV – 3,4 мкс
• Много новых инструкций управления движением: управление в замкнутом контуре, метка соосности, экранирование, прямая регулировка скорости, S-кривая разгона/торможения.
• Эксклюзивные инструкции и функциональные блоки для некоторых новых областей промышленности - например, солнечной энергетики.
• Инструкции управления преобразователями частоты Delta VFD: СТАРТ, РЕВЕРС, СТОП, и др.
• Высокая скорость исполнения программы: программа в 1 тыс. шагов может быть выполнена в течение 1 мс.
• Напряжение питания: 220V AC
• Встроенные коммуникационные порты: 1 порт RS-232, 2 порта RS-485, - все независимые (master/slave)
• Макс. расширение: 256 входов + 16 выходов, или 256 выходов + 16 входов
• Высокоскоростные импульсные выходы Возможность импульсного управления позволяет использовать данные контроллеры в задачах управления движением 2 канала (Y0, Y2) - до 100кГц и 2 канала (Y1, Y3) - до 10кГц
• Высокоскоростные счетчики 8 каналов высокоскоростного счета (2 входа по 100кГц, 6 входов по 10кГц), поддердка счетных режимов: U/D, U/D Dir, A/B.



• 4-уровневая парольная защита программы. Пароль для подпрограммы, идентификация пользователя, ограничение пробной эксплуатации.

Исполнение контроллера DVP32ES2 для управления группой насосов.

Доступно для заказа специальное исполнение контроллера DVP32ES2 со встроенной программой управления двигателями насосов систем холодного и горячего водоснабжения, отопления, кондиционирования, а также вентиляторов и т.п.

Стоимость такого исполнения равна цене стандартного контроллера DVP32ES2. Контроллер DVP32ES2 для управления группой насосов может поставляться в комплекте с панелью оператора серии DOP-B07S515 или DOP-B07E515 и готовой программой визуализации системы. Более подробную информацию смотрите в разделе Шкафы управления.

Специализированные модели в серии ES2/EX2:

DVP32ES2-C

Модель со встроенным интерфейсом CANopen (скорость передачи данных - 1Мб/сек)

• COM3 поддерживает шину CANopen (протокол DS301)
• Поддерживает универсальные типы коммуникаций: PDO, SDO, синхронизированный (SYNC), NMT и многие другие
• Скорость передачи данных 1Мб/сек для передачи больших пакетов данных. Максимальный объем данных при PDO-обмене - 390 байт

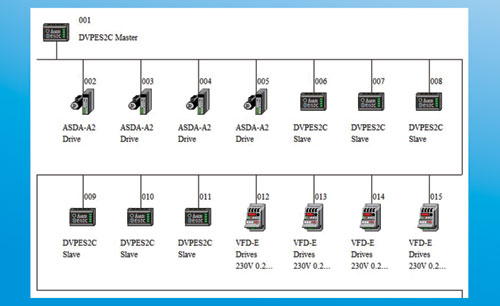

• Возможность соединения до 16 ведомых устройств по интерфейсу CANopen
• Программное обеспечение CANopen Builder используется для конфигурации сети ведомых устройств



DVP30EX2

Модель со встроенным аналоговыми и температурными каналами

• По 3 аналоговых входа и выхода (16 бит)
• Встроенная функция автоматической настройки ПИД-регулятора для полноценных решений с аналоговым управлением
• Предоставляет 3 аналоговых входа для ввода данных Pt/Ni датчиков температуры с точностью до 0.1 градуса



• Подходит для отраслевых промышленных применений, требующих контроля входных аналоговых и температурных данных, например, в котельных, системах отопления и вентиляции

Области успешного применения:

• ОВК (котельные, системы отопления и вентиляции)
• машины для литья под давлением
• системы управления складом
• упаковочное оборудование
• текстильное оборудование
• логистические системы
• солнечна энергетика
• станции управления насосами, в т.ч. специальное исполнение контроллера DVP32ES2 со встроенной программой управления двигателями насосов

Примеры применения:

Документ	Язык	Дата	Файл
Система управления паровым котлом Е-12-1,4Р птицеводческого комплекса «ПРИОСКОЛЬЕ»	русский	26.05.2017	pdf 2,77 Мб
Аппараты для изготовления пельменей	русский	06.12.2016	pdf 2,53 Мб
Система управления лесосушильной камерой «СВЧ-Лес» в КНР	русский	04.02.2016	pdf 2,40 Мб
Применение оборудования DELTA в станциях управления глубинными насосами (СУНГ-ПЧ)	русский	18.12.2014	pdf 1,87 Мб
Системы управления станков токарной группы	русский	10.09.2014	pdf 726 Кб
Модернизация разрывной машины 1246Р-2/2300-1	русский	10.09.2014	pdf 732 Кб
Модернизация системы управления оборудования окрасочного комплекса	русский	10.09.2014	pdf 1,03 Мб
Системы управления шлифовальными станками фирмы E-Tech (Тайвань)	русский	04.09.2014	pdf 1,58 Мб
Система управления кромкооблицовочными станками	русский	28.08.2014	pdf 486 Кб
Система управления вакуумными прессами для ламинирования панелей в производстве мебели	русский	28.08.2014	pdf 474 Кб
Автоматизация процесса подачи прутков	русский	28.08.2014	pdf 657 Кб
Система управления медицинским тренажером	русский	17.07.2014	pdf 758 Кб
