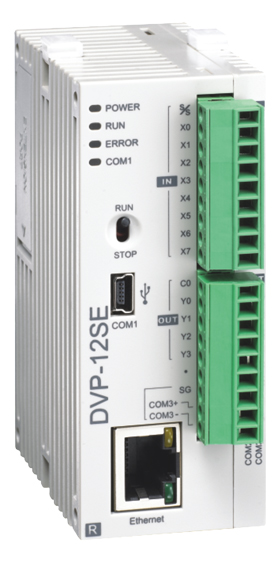

DVP-SE

Характеристики

Встроенные мини-USB, Ethernet и 2 порта RS-485 Правосторонняя и высокоскоростная левосторонняя шины расширения Не требует аккумулятора и техобслуживания (часы реального времени работают до 15 дней после отключения питания)

Основные характеристики:

• Входы/выходы ЦПУ: 12 (8DI/4DO);
• Расширение до 480 входов/выходов (2 шины расширения);
• Высокоскоростные импульсные выходы: 2 канала (Y0, Y2) - до 100кГц, 2 канала (Y1, Y3) - до 10кГц;
• Встроенный порт Ethernet поддерживает протоколы MODBUS TCP и Ethernet/IP;
• Память: программа - 16К шагов, регистры - 12К Слов;
• Высокая скорость обработки инструкций: базовая (LD) - 0,64; прикладная (MOV) - 2мкс;
• Функция фильтрации IP-адресов работает как первый барьер защиты против вредоносных программ и сетевых угроз;
• Функция удаленного ввода/вывода подходит для программ распределенного последовательного управления, например, в системах автоматизации зданий.

Правосторонняя шина расширения

Левосторонняя высокоскоростная шина расширения

Для задач регулирования/поддержания какого-либо физического параметра, например, температуры можно использовать универсальные модули аналоговых входов-регуляторы DVP02TUx-S, которые при своей работе не задействуют ресурсы ЦПУ базового модуля, что увеличивает быстродействие системы в целом. Модули аналоговых входов-регуляторы DVP02TUx-S имеют встроенный ПИД-регулятор, не требуют дополнительных входов/выходов и могут обмениваться информацией с базовым модулем контроллера по его внутренней шине

Области успешного применения:

Примеры применения:

• Удаленный мониторинг устройств
• Мониторинг производственных линий
• Автоматизация зданий
• Печатные машины
• Дозаторы


Документация и каталоги

Документ	Язык	Дата	Файл
WPLSoft v2.48 (ПО для контроллеров DVP. Совместимо с Windows® XP/Vista/7(32-bit/64-bit)/8/10(64-bit)	английский	13.08.2019	zip 80,09 Мбайт
COMMGR v.1.10 - integrated communication management software (Windows® XP/7(32-bit/64-bit)/8/10 (64-bit)	английский	18.07.2019	zip 9,85 Мбайт
Руководство по использованию программы ISPSoft	английский	18.07.2019	pdf 29,38 Мбайт
ISPSoft v3.08 (ПО для контроллеров AS/AH/DVP. Совместимо с Windows® XP/Vista/7 (32-bit/64-bit)/8/10(64-bit)	английский	18.07.2019	zip 744,71 Мбайт
Каталог "Программируемые контроллеры серий DVP/AH/AS и панели оператора DOP/TP"	русский	20.05.2019	pdf 70,54 Мбайт
Прошивка v189 для ПЛК DVP-SE	английский	03.04.2019	zip 0,54 Мбайт
Инструкция по программированию контроллеров DVP [2013]	русский	04.12.2018	pdf 12,35 Мбайт
Презентация новых температурных модулей серии DVP-TK/TU	русский	18.05.2018	pdf 1,68 Мбайт
Каталог по ПЛК Delta	английский	18.05.2018	pdf 2,46 Мбайт
Каталог по ПЛК Delta серии DVP	английский	13.11.2017	pdf 4,04 Мбайт
WPLSoft v2.12.06 (Программа для извлечения данных из контроллеров первого поколения)	английский	10.08.2017	zip 68,65 Мбайт
Руководство по эксплуатации контроллеров DVP: Программирование	английский	02.08.2017	pdf 12,62 Мбайт
Как поправить ошибку 10055 при запуске симулятора DVP	русский	14.12.2016	pdf 0,16 Мбайт
Запись проекта в контроллер через панель	русский	11.10.2016	pdf 0,32 Мбайт
Руководство пользователя для DVP-SE	русский	14.09.2016	pdf 2,04 Мбайт
Примеры программ для контроллеров DVP	английский	18.09.2015	zip 8,54 Мбайт
WPLSoft v2.40 - Описание новых функций в программе	английский	01.06.2015	pdf 0,15 Мбайт
Руководство по программированию DVP-ES2/EX2/SS2/SA2/SX2/SE & TP04P	английский	02.12.2014	pdf 12,62 Мбайт
Руководство по построению систем управления на базе продукции Delta Electronics (сети Modbus, CANOpen, Ethernet)	английский	28.11.2013	pdf 19,23 Мбайт
Чертежи CAD (2D) контроллеров и модулей расширения серий S	английский	15.10.2013	rar 6,73 Мбайт
Интеграция ПЛК Delta в Scada Trace Mode	русский	28.06.2013	pdf 0,69 Мбайт
Delta Modbus DLL Library v.2.2 (для Virtual Basic 6.0, Virtual C++ 6.0, Borland C++ Builder 6.0)	английский	29.04.2013	zip 1,36 Мбайт
USB драйвер для контроллеров DVP-SE, AS, AH (Windows XP, Windows 7 (32-bit/64-bit))	английский	28.08.2012	zip 1,5 Мбайт
Видео-уроки по программированию ПЛК Delta DVP с помощью ISPSoft	русский	20.04.2012	zip 4,25 Мбайт
Руководство по программированию DVP-ES/EX/SS/SA/SX/SC/SV/EH2	русский	08.12.2011	pdf 12,28 Мбайт
Полезные сведения о программе ISPSoft 1.03	английский	06.12.2011	pdf 0,21 Мбайт
