DOP-B

Характеристики

Продуктовая линейка панелей DOP-B:
4,3" (16:10) 480x272	5.6" (4:3) 320x234	8" (4:3) 800х600	10.1" (16:10) 1024x600	10.4" (4:3) 800х600
7” (16:10) 800х480	7" (16:10) 800х480	7" (16:10) 800х480	7" (4:3) 800х600

Основные характеристики:

• Стильный, современный обтекаемый дизайн
• Насыщенный красочный сенсорный ЖК-экран TFT LCD 65536 цветов
• Порт USB Client для быстрой загрузки программы Байпас-функция позволяет панели DOP-B быть коммуникационным шлюзом между компьютером и ПЛК, загружать программу и осуществлять отладку через USB.



• Гибкий интерфейс хранения данных. Поддержка SD-карт памяти (вкл. SDHC) SD и USB флеш карты позволяют копировать и переносить программу панели, данные буферов архива и тревог, могут расширить память данных панели для хранения архива и рецептов. Прикладная программа для ПЛК и G-коды для DVP-PM могут быть записаны на SD/USB карту, и затем загружены в ПЛК через панель оператора, что очень удобно, потому что не требует подключения к компьютеру.
• Порт USB Hab позволяет подключить к панели различную периферию (USB-флэшки, принтера, мыши и клавиатуры). Может быть подключено до 5 USB устройств одновременно.



• Возможность использования макросов для расширения функциональных возможностей панелей оператора DOP-B, что, в частности, позволяет организовать управление устройствами по интерфейсу без использования контроллера. Например, преобразователями частоты, термоконтроллерами и другими устройствами, позволяющими организовать управление полностью по интерфейсу (не требующие физических сигналов для управления).

  Поддерживаемые типы макросов: фоновый (постоянно исполняемый), тактовый, инициализирующий, событийные и субмакросы.

  Основные возможности, которые можно реализовать с помощью макросов:
  • арифметические вычисления
  • логические конструкции типа сравнения
  • преобразование данных
  • управляемый коммуникационный обмен с ведомыми устройствами
  • перенос данных из одной сети в другую (функция шлюза)

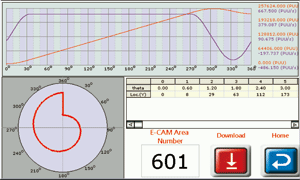

• В серии 7-ми дюймовых панелей DOP-B имеются модификации* с интегрированной функцией задания E-Cam, способные без участия компьютера создавать кривые для электронного кулачка.
  • напрямую работают с сервоприводами серии ASD-A2



  • поддерживают макрофункцию создания кривых для E-CAM



  • поддерживает ручное создание кубических кривых





• Разнообразие коммуникационных интерфейсов, поддержка Ethernet Все модели DOP-B поддерживают последовательные интерфейсы передачи данных RS-232/485/422 и более 20 драйверов различных контроллеров. С помощью интерфейса Ethernet**, которым оснащены последние модели DOP-B, одна панель может одновременно работать в 4-х сетях, с легкостью соединяя различные устройства промышленной автоматизации в единую сеть.

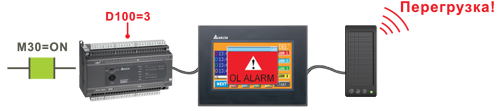

• Звуковое оповещение: модификации с аудио-выходом (проигрывание файлов mp3, wav) ** При возникновении ошибочных и аварийных ситуаций пользователь может быть оповещен с помощью речевых сообщений в реальном времени. Аварийной ситуация передается соответствующим битом и записывается в регистр, значение которого воспроизводит определенный звуковой файл.



* модели с маркировкой "PS" ** только в моделях с маркировкой "Е"

Исполнение панели оператора серии DOP-B07S515 или DOP-B07E515 со встроенным интерфейсом для систем холодного и горячего водоснабжения, отопления, кондиционирования, а также вентиляторов и т.п.

Данное исполнение операторской панели предназначено для подключения к контроллеру DVP32ES2 со встроенной программой управления группой насосов. Стоимость специализированной панели оператора для станций управления насосами равна цене стандартной панели оператора DOP-B07S515 или DOP-B07E515. Более подробную информацию смотрите в разделе Шкафы управления

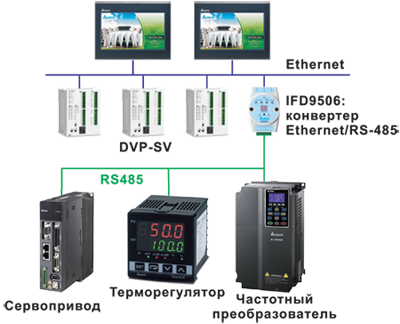

• Лучшее решение для сетевой диспетчеризации Используя Ethernet, можно легко реализовать сеть типа N:N с несколькими ведущими станциями. Устройства не имеющие Ethernet порта (сервоприводы, частотные преобразователи, регуляторы температуры, и др.) можно подключить через конвертер IFD9506, и, тем самым, создать сеть, охватывающую все продукты промышленной автоматизации Delta.



• Все типы локальных систем управления: станочное, пищевое и упаковочное, деревообрабатывающее оборудование, дозаторы, системы «умный дом», системы ОВК, в т.ч. специальное исполнение панели оператора серии DOP-B07S515 или DOP-B07E515 со встроенным интерфейсом для систем холодного и горячего водоснабжения, отопления, кондиционирования, а также вентиляторов и т.п.

Примеры применения:

Документ	Язык	Дата	Файл
Система управления паровым котлом Е-12-1,4Р птицеводческого комплекса «ПРИОСКОЛЬЕ»	русский	26.05.2017	pdf 2,77 Мб
Станция управления насосами ЭП-СУН-3-2,2-IP54 с функцией автоматического управления запорно-регулирующим клапаном	русский	26.05.2017	pdf 2,41 Мб
Аппараты для изготовления пельменей	русский	06.12.2016	pdf 2,53 Мб
Станки для обработки стекла и манипуляторы	русский	30.11.2016	pdf 3,30 Мб
Система управления установками пастеризационно-охладительного типа ПОУ и стерилизационно-охладительного типа СОУ	русский	01.03.2016	pdf 1,63 Мб
Система управления установкой для ультрапастеризации молока (УВП) серии П8-ОСО	русский	01.03.2016	pdf 1,76 Мб
Экструдер для изготовления искусственного камня	русский	01.03.2016	pdf 1,06 Мб
Система управления лесосушильной камерой «СВЧ-Лес» в КНР	русский	04.02.2016	pdf 2,40 Мб
Применение средств промышленной автоматизации Delta в технологических процессах производства искусственного сапфира	русский	04.02.2016	pdf 1,83 Мб
