Универсальный программатор микросхем Lab Tool-48

_C.jpg (5352 bytes) Lab Tool-48 – универсальный программатор, подключаемый к РС через параллельный порт LPT. С его помощью можно запрограммировать более 3000 типов микросхем, включая PAL, GAL, CEPAL, EPLD, PEEL, MAX, MACH, PLSI, микроконтроллеры, EPROM, последовательные PROM и флэш-память. Все это возможно благодаря универсальной схеме подключения микросхем на основе 48 двунаправленных усилителей, функции которых задаются программно. Два отдельно поставляемых эмулятора ПЗУ поддерживают микросхемы до 512 кбайт.

Универсальное гнездо для подключения DIP-микросхем –
никаких дополнительных адаптеров _B.jpg (3013 bytes)
Все 48 контактов гнезда управляются при помощи мощных MOSFET-усилителей таким образом, что каждый контакт может выполнять функции источника питания, напряжения, программирования, земли, логических ТТЛ-сигналов или находиться в третьем состоянии. Это позволяет программировать все типы микросхем в корпусах DIP без дополнительных адаптеров.

Автоматический контроль правильности установки
микросхем
До начала программирования Lab Tool-48 автоматически проверяет правильность установки микросхемы в гнездо и качество электрического контакта с ее выводами. Это качество Lab Tool-48 сэкономит немало средств разработчикам, использующим дорогостоящие микросхемы.

Автоматический поиск и определение идентификатора у ЭСППЗУ
и флэш-памяти
Многие типы ЭСППЗУ и флэш-памяти имеют внутренний идентификатор производителя и типа микросхемы. Lab Tool-48 умеет считывать эту информацию, что может оказаться весьма кстати, если серийный номер отсутствует на корпусе микросхемы.

Автоматический режим массового тиражирования
Специально для нужд массового производства Lab Tool-48 имеет автоматический режим программирования. После задания этого режима оператор должен просто заменить микросхемы в гнезде по сигналу индикатора окончания программирования на передней панели программатора. Никакой квалификации или дополнительного обучения не требуется. Lab Tool-48 сам проверяет правильность установки микросхем и блокирует клавиатуру РС на все время режима массового тиражирования.
Генерация серийных номеров
Если каждая программируемая микросхема должна содержать индивидуальный серийный номер, Lab Tool-48 умеет и это, благодаря функции автоматического счета. Каждый раз при установке очередной микросхемы в гнездо для программирования происходит увеличение числа в буфере программируемых данных.

Тестирование записанных микросхем при переменном
напряжении питания
Lab Tool-48 позволяет проводить проверку записанных микросхем при номинальном и пониженном напряжении питания 5 В, 5 В ±5% и 5 В ±10%. Такой режим проверки гарантирует исключительную надежность записи данных.

Поддержка микросхем в корпусах, отличных от DIP _A.jpg (5325 bytes)
Все микросхемы в корпусах DIP программируются без дополнительных адаптеров. Однако кроме DIP-корпусов, есть и другие типы: PLCC, SOP, TSOP, QFP и SDIL. Фирма Advantech предлагает более 50 различных адаптеров для поддержки этих типов корпусов.

Обновление программного обеспечения через Internet
Новые типы микросхем появляются непрерывно, но необходимости покупать новый программатор у владельца Lab Tool-48 нет. Достаточно обновить версию программного обеспечения у ближайшего дилера или через Internet.

Эмулятор ПЗУ – эффективный помощник разработчика
По дополнительному заказу Lab Tool-48 комплектуется эмулятором ПЗУ серии РСТ-318, подключаемым вместо ПЗУ объемом до 4 Мбайт.

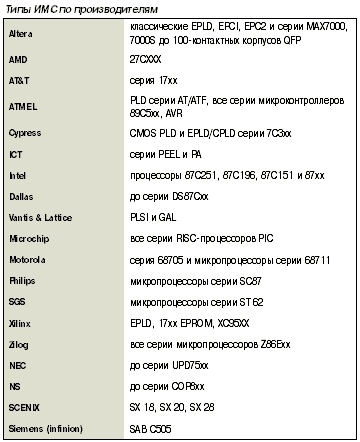

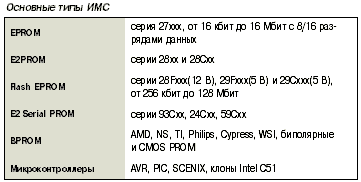

Краткая таблица программируемых микросхем для Lab Tool-48

Таблица 3

Таблица 4
