Датчики серий SC и ZVL

Датчики предельного значения уровня вибрационные серий SC и ZVL

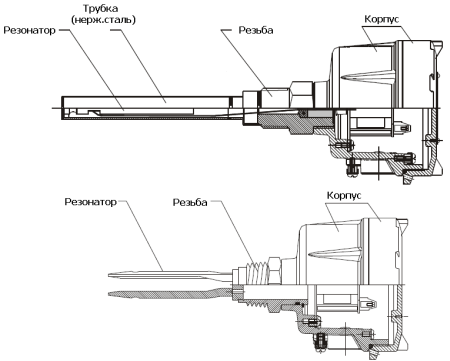

В основе принципа действия таких датчиков лежит использование двух пьезоэлектрических элементов, встроенных в резонаторную систему в виде трубки или вилки-камертона. Один пьезоэлемент возбуждает в резонаторной системе сильные механические колебания вплоть до наступления резонанса. Контакт чувствительного элемента с контролируемой средой вызывает резкое уменьшение амплитуды колебаний вплоть до их полного гашения. Такая смена состояний улавливается вторым пьезоэлементом, сигнал преобразуется схемой управления, и срабатывает релейный выход датчика.

Свойства и области применения

Основными достоинствами таких датчиков являются - отсутствие необходимости в калибровке, остутствие налипания измеряемого материала (датчик просто сбрасывает его своей вибрацией), настройка чувствительности.
Датчики SС успешно используются с такими материалами, как:
порошки, гранулы, сухое молоко, сахар, зерно, мука, цемент, пластики, сода, песок, и т.д.
Также используются для определения уровня жидкостей в емкостях под давлением, в водоснабжении и водоотведении.

Основные технические параметры датчиков серий SC, ZVL

• Температура окружающей среды в месте установки датчика - от -10 до +60 гр.С
• Температура материала в бункере - от -10 до +130 гр.С
• Рабочее давление в бункере - от вакуума до 40 Бар
• Питание ~20-250В, =20-60В
• Задержка срабатывания - 0,6 секунд
• Выход датчика - реле 2А или 5А/~250В, SPDT
• Длина чувствительного элемента - от 100мм, до 15м
