Датчики серий FC и FD

Датчики предельного значения уровня магнитные, серий FC, FD

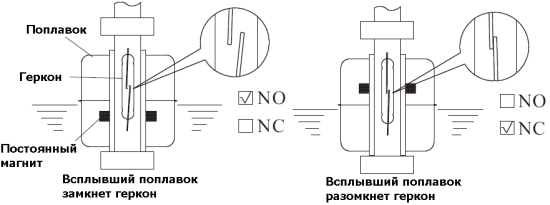

В трубку из нержавеющей стали или пластика вмонтированы один или несколько герметичных контактов (герконов). Вдоль по этой трубке под действием выталкивающей силы жидкости движется поплавок, внутрь которого вмонтирован тороидальный постоянный магнит. Когда этот магнит достигает уровня, на котором установлен геркон, то магнит своим магнитным полем изменяет состояние контакта геркона, закрывая или открывая его. Эти изменения состояния могут быть считаны, и введены во внешнюю систему управления уровнем жидкости. Рисунок, приведенный ниже, показывает взаимодействие магнита с герконом в случае с нормально открытым (NO) или нормально закрытым (NC) контактом.

Свойства датчиков FC, FD

• Один датчик может проводить измерение нескольких точек уровня жидкости, что экономически более выгодно, чем установка нескольких датчиков уровня, проводящих измерение только одной точки уровня
• Герконовые контакы не требуют для своей работы никаких внешних источников питания
• Каждый геркон рассчитан на 2 миллиона циклов включения
• Степень защиты корпуса датчика IP65
• Датчики выпускаются в различных исполнениях, как из нержавеющей стали, так и из пластиков PVDF, PP, PVC, химически более стойких к воздействию кислот и растворителей
• Датчики из нержавеющей стали могут использоваться в условиях высоких давлений и температур

Области применения

Кораблестроение, электрогенераторные объекты, химия и нефтехимия, пищевая промышленность, водоснабжение и водоотведение, электронная промышленность, гидравлика.

Основные технические характеристики датчиков серий FC, FD

• Рабочее давление - 10~30 кг/см2 (нерж. сталь), 3~4 кг/см2 (пластик)
• Температура измеряемой жидкости -20~+200гр.С (нерж. сталь), -20~+120гр.С (пластик)
• Максимально возможное количество поплавков на одном стержне датчика - 4
• Материал клеммной коробки - по выбору заказчика - алюминий, пластик, нерж. сталь, взрывозащищенные исполнения
