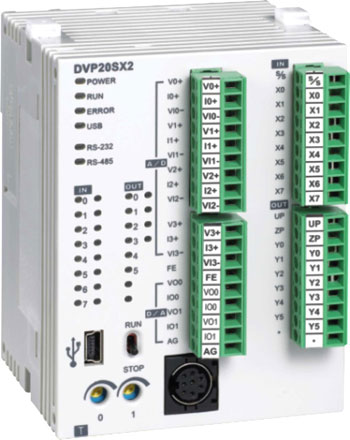

DVP-SX2

Характеристики

Базовый модуль со встроенными аналоговыми входами и выходами (12 бит) Встроенные порты USB, RS-232 и RS-485 (ModBus ASCII/RTU, Master/Slave) Правосторонняя и высокоскоростная левосторонняя шины расширения Поддержка сетевого протокола PLC-Link (макс. скорось: 912 кб/с) Не требует аккумулятора и техобслуживания (часы реального времени работают до 15 дней после отключения питания)

Основные характеристики:

• Входы/выходы ЦПУ: 20 (8DI/6DO, 4AI/2AO);
• Расширение до 494 входов/выходов (14 + 2 шины расширения);

  Правосторонняя шина расширения

  Левосторонняя высокоскоростная шина расширения

  Для задач регулирования/поддержания какого-либо физического параметра, например, температуры можно использовать универсальные модули аналоговых входов-регуляторы DVP02TUx-S, которые при своей работе не задействуют ресурсы ЦПУ базового модуля, что увеличивает быстродействие системы в целом. Модули аналоговых входов-регуляторы DVP02TUx-S имеют встроенный ПИД-регулятор, не требуют дополнительных входов/выходов и могут обмениваться информацией с базовым модулем контроллера по его внутренней шине

• Высокоскоростные импульсные выходы:

  2 канала (Y0, Y2) - до 100кГц, 2 канала (Y1, Y3) - до 10кГц;
• Память: программа - 16К шагов, регистры данных - 10К Слов;
• Высокая скорость обработки инструкций: базовая (LD) - 0,35...1мкс; прикладная (MOV) - 3,4мкс;

• 8 каналов высокоскоростного счета и внешних прерываний:

  2 канала по 100кГц, 6 каналов по 10кГц;

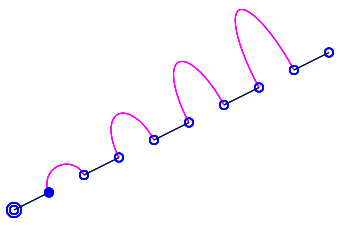

• Поддерживает 2-ух осевую линейную и дуговую интерполяцию



• Совместимость с программами для контроллеров DVP-SX

• ПИД-управление температурой и влажностью

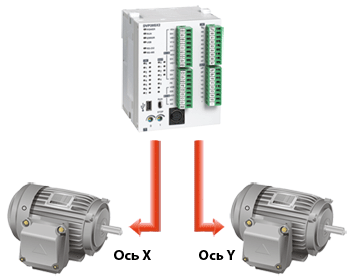

• 2-х осевое управление постоянной скоростью двигатетеля переменного тока
• Управление температурой всего завода с помощью мониторинга аналоговых сигналов (PLC EASY LINK)

Примеры применения:

Документ	Язык	Дата	Файл
Система управления паровым котлом Е-12-1,4Р птицеводческого комплекса «ПРИОСКОЛЬЕ»	русский	26.05.2017	pdf 2,77 Мб
Применение средств промышленной автоматизации Delta в технологических процессах производства искусственного сапфира	русский	04.02.2016	pdf 1,83 Мб
Приводы машин термической резки листового металла	русский	04.09.2014	pdf 1,10 Мб
Системы управления шлифовальными станками фирмы E-Tech (Тайвань)	русский	04.09.2014	pdf 1,58 Мб
Станции управления системами очистки зерна	русский	27.11.2013	pdf 891 Кб

Документация и каталоги

Документ	Язык	Дата	Файл
WPLSoft v2.48 (ПО для контроллеров DVP. Совместимо с Windows® XP/Vista/7(32-bit/64-bit)/8/10(64-bit)	английский	13.08.2019	zip 80,09 Мбайт
COMMGR v.1.10 - integrated communication management software (Windows® XP/7(32-bit/64-bit)/8/10 (64-bit)	английский	18.07.2019	zip 9,85 Мбайт
Руководство по использованию программы ISPSoft	английский	18.07.2019	pdf 29,38 Мбайт
ISPSoft v3.08 (ПО для контроллеров AS/AH/DVP. Совместимо с Windows® XP/Vista/7 (32-bit/64-bit)/8/10(64-bit)	английский	18.07.2019	zip 744,71 Мбайт
Каталог "Программируемые контроллеры серий DVP/AH/AS и панели оператора DOP/TP"	русский	20.05.2019	pdf 70,54 Мбайт
Инструкция по программированию контроллеров DVP [2013]	русский	04.12.2018	pdf 12,35 Мбайт
Презентация новых температурных модулей серии DVP-TK/TU	русский	18.05.2018	pdf 1,68 Мбайт
Каталог по ПЛК Delta	английский	18.05.2018	pdf 2,46 Мбайт
Каталог по ПЛК Delta серии DVP	английский	13.11.2017	pdf 4,04 Мбайт
WPLSoft v2.12.06 (Программа для извлечения данных из контроллеров первого поколения)	английский	10.08.2017	zip 68,65 Мбайт
Руководство по эксплуатации контроллеров DVP: Программирование	английский	02.08.2017	pdf 12,62 Мбайт
Как поправить ошибку 10055 при запуске симулятора DVP	русский	14.12.2016	pdf 0,16 Мбайт
Запись проекта в контроллер через панель	русский	11.10.2016	pdf 0,32 Мбайт
Руководство пользователя для DVP-SX2	русский	14.09.2016	pdf 2,22 Мбайт
Примеры программ для контроллеров DVP	английский	18.09.2015	zip 8,54 Мбайт
WPLSoft v2.40 - Описание новых функций в программе	английский	01.06.2015	pdf 0,15 Мбайт
Руководство по программированию DVP-ES2/EX2/SS2/SA2/SX2/SE & TP04P	английский	02.12.2014	pdf 12,62 Мбайт
Руководство по построению систем управления на базе продукции Delta Electronics (сети Modbus, CANOpen, Ethernet)	английский	28.11.2013	pdf 19,23 Мбайт
Чертежи CAD (2D) контроллеров и модулей расширения серий S	английский	15.10.2013	rar 6,73 Мбайт
Delta Modbus DLL Library v.2.2 (для Virtual Basic 6.0, Virtual C++ 6.0, Borland C++ Builder 6.0)	английский	29.04.2013	zip 1,36 Мбайт
Драйвера для DVP-SX2 (Windows XP, Windows 7 (32-bit/64-bit))	английский	28.08.2012	zip 4 Мбайт
Видео-уроки по программированию ПЛК Delta DVP с помощью ISPSoft	русский	20.04.2012	zip 4,25 Мбайт
Руководство по программированию DVP-ES/EX/SS/SA/SX/SC/SV/EH2	русский	08.12.2011	pdf 12,28 Мбайт
Сравнение и основные особенности DVP-SA2/SS2/SX2, DVP-PM/MC	английский	06.12.2011	pdf 1,72 Мбайт
Полезные сведения о программе ISPSoft 1.03	английский	06.12.2011	pdf 0,21 Мбайт
