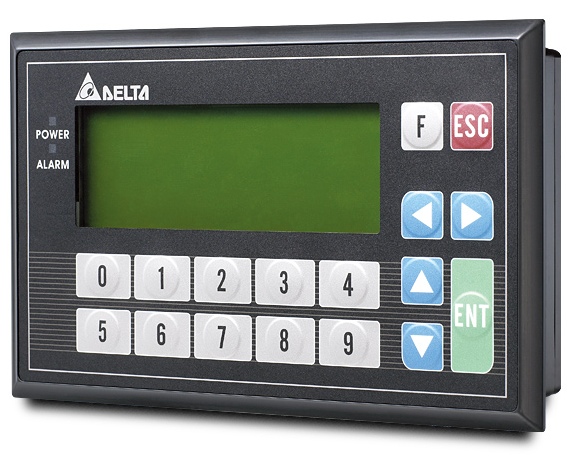

TP04P с ПЛК

Основные свойства

• четыре строки вывода информации
• монохромный дисплей типа STN LCD 128х64 пиксела (3")
• 17 функциональных клавиш
• 256Кб флеш-памяти
• встроенный программируемый логический контроллер
• отключаемая подсветка
• срок службы ламп подсветки - до 50000 часов
• светодиоды состояния
• 2 СОМ-порта, могут работать с различными протоколами одновременно
• слот для карты копирования
• поддержка вывода на экран сообщений на различных языках (включая кириллицу)
• вывод на экран различных графических объектов - графиков, кнопок, рисунков, и т.п.
• защита паролем вводимой информации
• часы реального времени

Программирование

Для программирования этой панели используется бесплатно распространяемый программный пакет «TPEditor» (для программирования работы панели) и «WPLSoft» для программирования встроенного ПЛК, обе программы работающие под управлением операционной системы Windows 98/2000/XP. «TPEditor» можно загрузить с сайта www.rts.ua. Созданная пользователем программа, компилируется, а затем загружается в память панели. В выводимую на панель информацию можно включать слова и буквы на кириллице, латинице, цифры, статические и динамические рисунки, графики и диаграммы. «TPEditor» предоставляет пользователю множество заготовок для часто применяемых случаев, это упрощает создание графических образов и сокращает время написания программы.

Серия панелей с ПЛК  TP04P имеет четыре модели:

• TP04P-16TP1R с 8DI/8DO
• TP04P-32TP1R с 16DI/16DO
• TP04P-22XA1R с 8DI/8DO + 4AI/2AO
• TP04P-21EX1R с 8DI/8DO + 4AI/1AO/2PT
