DOP-W

Характеристики

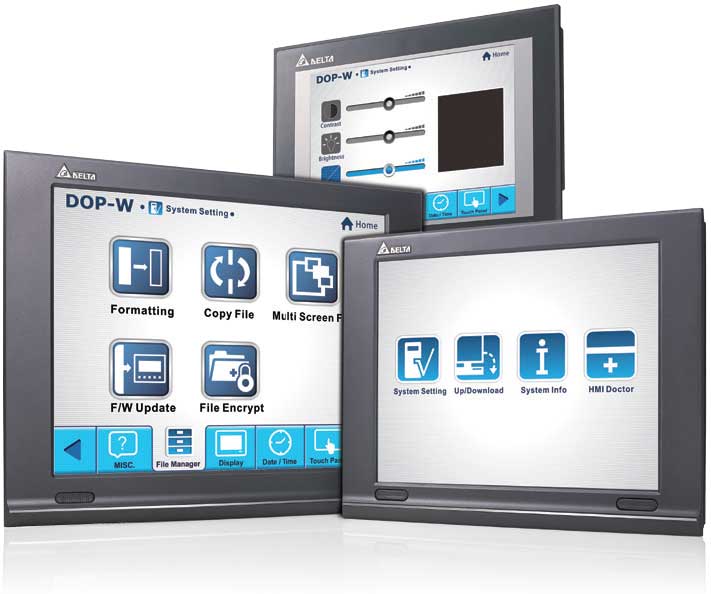

Серия DOP-W представляет собой панели оператора с большим размером сенсорного экрана - 10.4”, 12” или 15” - и обладают высоким разрешением и повышенной яркостью. С процессором последнего поколения Cortex-A8, обладающим тактовой частотой 1 ГГц, панели серии DOP-W обеспечивают высокую производительность и малое время отклика. Прочный алюминиевый корпус обладает высокой виброустойчивостью и повышенной защитой от колебаний температуры внешней среды, что в сочетании с водонепроницаемой защитой передней панели позволяет эксплуатировать сенсорные панели оператора DOP-W в жестких условиях. Встроенные динамики увеличивают возможности применения данных панелей. Сенсорные терминалы серии DOP-W имеют сертификаты по стандартам CE и UL и представляют собой конкурентоспособное, выгодное решение для визуализации и управления в различных задачах широкого спектра промышленных и бытовых применений, в т.ч. в системе «умный дом».

Модельный ряд и основные характеристики:

DOP-W105B	DOP-W127B	DOP-W157B
10.4" (800 x 600 пикселей)	12" (1024 x 768 пикселей)	15" (1024 x 768 пикселей)
Пластиковый корпус	Алюминиевый корпус
2 комбинированных COM-порта, поддержка RS232 / RS422 / RS485 Поддержка 3 USB Host, прямое подключение по USB внешнего носителя, принтера и мыши Поддержка карты SD Наличие 2 портов Ethernet Аудиовыход (форматы MP3, Wav) Поддержка видео форматов: MPEG1, MPEG2, WMV Защита сенсорного экрана по стандарту IP65 Поддержка режимов горизонтального/вертикального дисплея ПО для ПК DOPSoft совместимо с операционными системами: Windows XP, Windows Vista, Windows 7

Особенности:

• Абсолютная гибкость применения
  • Высокоскоростной процессор 1 ГГц повышенной производительности
  • Алюминиевый корпус: повышенная виброустойчивость и защита от воздействия окружающей среды по сравнению с пластмассовыми корпусами.
  • Корпус с темно-серым текстурным покрытием легко очищается и подходит для медицины и пищевой отрасли.
  • Экран высокого разрешения и повышенной яркости (1024 x 768 пикселей, W127B: 500 кд/м2, W157B: 450 кд/м2)
  • Flash память 256 Mбайт
  • Высоконадежный сенсорный дисплей с минимум 10 000 000 касаний.
• Аудиоколонки на передней панели



  • Встроенные стерео колонки с усилением реализуют эффективные сигнальные уведомления. Нет необходимости во внешнем источнике звука
  • Кроме набора сигнальных сообщений для ряда приложений доступны проигрывание записанного голоса и напоминания.
  • Передняя панель, включая колонки, имеет водонепроницаемую защиту по IP65.
• Множество интерфейсов внешних устройств



  • Поддержка 2 COM портов
  • 2 стандартных независимых порта Ethernet, один для связи собственно панели оператора, другой для внешних входов/выходов, реализующий быструю и легкую интеграцию.
  • Поддержка 3 портов USB Host 2.0
  • Поддержка карты SD
  • Помимо традиционного способа монтажа, DOP-W также поддерживают стандарт крепления VESA (на устройствах с диагональю экрана более 12 дюймов), позволяющий упростить крепление панелей на стену.

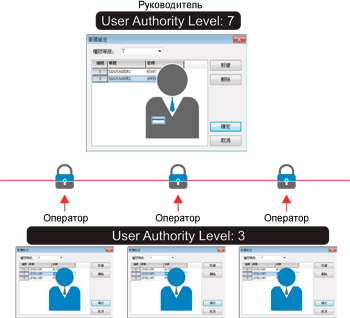

• Поддержка многопользовательского администрирования Данная функция позволяет задавать уровни полномочий и пользовательские пароли для различных групп операторов. Это позволяет не задавать сторонние конфигурации и уменьшает эксплуатационные расходы
  • 8 пользовательских групп, уровни: 0 ~ 7
  • 8 комплектов учетных записей с паролями для каждого уровня

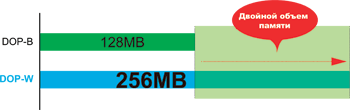

• Память большой емкости Увеличенный объем энергонезависимой памяти для хранения данных, например аварийных сообщений или архивных записей для защиты данных от сбоев питания.

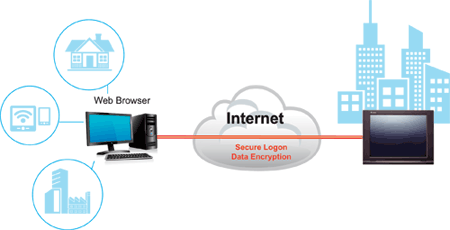

• Улучшенные функции удаленного мониторинга
  • Совместимы с функцией eRemote
  • Поддержка VNC сервера*
  • Мониторинг с помощью ПО eRemote или веб-браузера ПК**
  • Поддержка eRemote или VNC Client для работы на устройствах с Android
  • VNC Client поддерживается iOS устройствами



  * Функция VNC поддерживается только в момент запуска. eRemote для  PC / Android находится в разработке. ** Для работы веб-браузера требуется приложение JAVA.
• Многоязычный интерфейс Кроме английского и цифрового интерфейсов поддерживается 16 языков для конкретных локализаций. В базовой версии поддерживаются английский, традиционный китайский и упрощенный китайский языки. Остальные языки, включая русский, добавляются отдельно.
• Видеоплеер Новый видеоплеер с функцией создания плейлистов позволяет пользователям управлять различными приложениями. Поддерживаются форматы: MPEG1, MPEG2, WMV



Основные области применения:

• Сетевая диспетчеризация
• Все типы локальных систем управления: системы ОВК, станки, и прочее оборудование
• Конвееры
• Печатное и текстильное оборудование
• Оборудование пищевой промышленности
• Системы "умный дом"

Примеры применения:

Документ	Язык	Дата	Файл
Система управления установками пастеризационно-охладительного типа ПОУ и стерилизационно-охладительного типа СОУ	русский	01.03.2016	pdf 1,63 Мб
Система управления установкой для ультрапастеризации молока (УВП) серии П8-ОСО	русский	01.03.2016	pdf 1,76 Мб
Автоматизация установок водоподготовки для ЖКХ и пищевой промышленности, гг. Кумертау и Ярославль	русский	04.02.2016	pdf 2,71 Мб

Документация и каталоги

Документ	Язык	Дата	Файл
Каталог "Программируемые контроллеры серий DVP/AH/AS и панели оператора DOP/TP	русский	19.03.2019	pdf 38,97 Мбайт
Руководство по эксплуатации панелей оператора серии DOP	русский	16.10.2018	pdf 15,09 Мбайт
Презентация по панелям оператора Delta Electronics	русский	17.09.2018	pdf 22,17 Мбайт
[Видео-урок Стоик] Загрузка проектов с ПК в панели оператора Delta	русский	06.08.2018	Youtube
DOPSoft 2.00.07 (ПО для программирования панелей оператора DOP-B/W/H) (Windows XP/7/8/10 32bit/64bit)	английский	06.02.2018	zip 263 Мбайт
DOP eServer 1.00.22 (ПО для сбора данных по Ethernet) (Windows XP/7/8/10 32bit/64bit)	английский	12.09.2017	zip 13,7 Мбайт
DOP eRemote 2.00.14 (ПО для управления и мониторинга панелей с версией прошивки v3.0079 и выше) (Windows XP/7/8/10 32bit/64bit)	английский	12.09.2017	zip 24,1 Мбайт
DOP eRemote Mobile 1.0.0.21 (ПО для управления и мониторинга панелей DOP с устройств под управлением Android)	английский	12.09.2017	zip 3,4 Мбайт
Описание расширенной функции сигнализации в панелях оператора серии DOP-W	английский	27.02.2017	pdf 5,01 Мбайт
DOPSoft - Инструкция по работе с программой	английский	13.04.2016	pdf 140,39 Мбайт
Новые функции в DOPSoft 2.00.05.06	английский	01.03.2016	pdf 3,55 Мбайт
Руководство пользования программой DOP eServer	английский	19.10.2015	pdf 20,27 Мбайт
Руководство пользования программой DOP eRemote	английский	19.10.2015	pdf 2,29 Мбайт
Чертежи панелей оператора DOP-W (dwg/pdf/igs/stp)	русский	25.08.2015	zip 29,43 Мбайт
Новые функции в DOPSoft 2.00.04.09	английский	25.08.2015	pdf 0,33 Мбайт
DOPSoft 2.00.04 - Описание новый функций в программе	английский	01.06.2015	pdf 1,84 Мбайт
Руководство по подключению панелей DOP с другими устройствами Delta	английский	06.02.2015	pdf 1,49 Мбайт
Руководство по работе панели DOP-W с программой VNC	английский	06.02.2015	pdf 1,38 Мбайт
Руководство пользователя для панелей DOP-W (работа с панелью)	английский	06.02.2015	pdf 2,85 Мбайт
Руководство пользователя для панелей DOP-W (технические данные)	английский	06.02.2015	pdf 1,45 Мбайт
Каталог по сенсорным панелям оператора DOP-W	английский	06.02.2015	pdf 4,21 Мбайт
