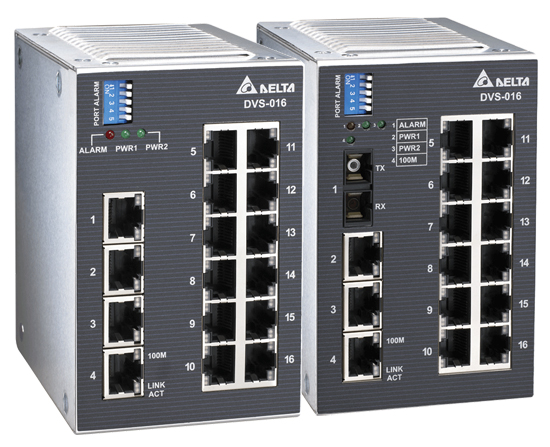

DVS-016

Характеристики

Поддержка IEEE 802.1p на основе управления приоритетами трафика (QoS) Сегментация сетей и сквозная передача пакетов VLAN Защита от 'широковещатльно шторма' и токовых перегрузок (мах 3.5А) Защита от обратной полярности Высокий уровень EMS Напряжение пробоя изоляции 1.5кВ

DVS-016W01	DVS-016W01-MC01	DVS-016W01-SC01
Коммуникационные порты: 16 Ethernet портов типа 10/100Base-T(X), автоопределение MDI/MDI-X, автоматическое согласование	Коммуникационные порты: 15 Ethernet портов типа 10/100Base-T(X), автоопределение MDI/MDI-X, автоматическое согласование 1 оптоволоконный порт: 100Base-FX (разъем SC), многомодовый – 5км (DVS-016W01-MC01) одномодовый - 30км (DVS-016W01-SC01)

Расширенное описание функций >>>

Основные характеристики:

• Напряжение резервного питания: 2 входа 12 ... 48В постоянного тока, клеммники
• Аварийный релейный выход для сигнализации потери связи или пропадания питания
• Без вентилятора, прочный алюминиевый корпус с классом защиты IP40
• Монтаж на DIN-рейку или панель
• Широкий диапазон рабочих температур: -40°C ... 75°C
• Сертифицировано по стандартам UL508/60950-1, CE и FCC для требований промышленного применения
• Совместимы с различными промышленными протоколами передачи данных: EtherNet/IP, Profinet, EtherCAT, CC-LINK IE и DNP 3.0

Спецификации:

• Поддерживаемые стандарты:
  • IEEE 802.3 10Base-T
  • IEEE 802.3u 100Base-T(X) и 100Base-FX
  • IEEE 802.3x управление потоком
  • IEEE 802.1p класс обслуживания, приоритетные протоколы
• Коммутация пакетов: Store-and-Forward
• Потоки IEEE 802.3x обслуживаются в дуплексном режиме, обратная маршрутизация - в полудуплексном, автоопределение MDI/MDI-X, коммутация не блокируется, зашитая скорость
• Коммуникационная способность: 3.2Gbps
• Количество MAC адресов: 8K
• Память буфера пакетов: 1Mбит
• DIP-переключатели: 5-pin, конфигурирование аварийного сигнала потери связи
• Аварийный релейный выход: максимальный допустимы ток 5A@24 В постоянного тока

Ветроэнергетика

Ветроэнергетика становится все более популярным альтернативным источником энергии в последние годы. Ветровые электростанции обычно расположены в удаленных областях, занимая иногда обширные территории. Кольцевая оптоволоконная сеть широко используется для управления и мониторинга в реальном времени состояний станционных щитов.

Климатические условия работы станций могут быть весьма жесткими, с вредной и агрессивной окружающей средой, с большим перепадом дневных температур. Надежность работы таких станций может гарантироваться только при условии применения высоко помехозащищенных и надежных сетевых устройств.

Документация и каталоги

Документ	Язык	Дата	Файл
Каталог "Промышленные коммутаторы Ethernet"	русский	09.06.2018	pdf 43,62 Мбайт
IEXplorer V1.2.0.4 (Программное обеспечение для настройки и мониторинга управляемых коммутаторов)	английский	29.02.2016	zip 58,3 Мбайт
Инструкция по быстрой настройке неуправляемых коммутаторов серии DVS	английский	25.03.2015	pdf 1,76 Мбайт
Чертежи коммутаторов DVS (2&3D)	английский	11.02.2015	zip 39,46 Мбайт
Руководство по эксплуатации неуправляемых коммутаторов серии DVS	английский	05.03.2014	pdf 2,04 Мбайт
Каталог "Неуправляемые промышленные коммутаторы Ethernet серии DVS"	русский	05.03.2014	pdf 1,02 Мбайт
