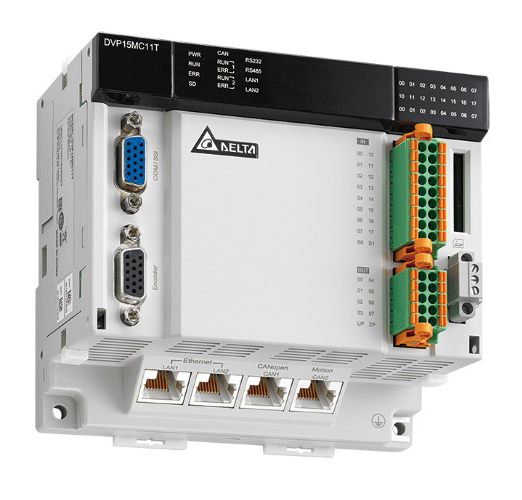

DVP-MC

Характеристики

DVP-10MC, DVP-15MC,DVP-15MC

Контроллеры движения + ПЛК в одном корпусе. Управляет приводами Delta ASD-A2 по шине CAN или EtherCAT.

Основные характеристики:

• Управление до 24 реальных осей
• Поддержка виртуальных приводов
• 2 встроенных интерфейса энкодера + 1 интерфейс абсолютного энкодера SSI
• Простота использования благодаря встроенным инструкциям управления движения, вкл. Jerk, BufferMode, координатного перемещения и т.п.
• Инструкции позиционирования по отдельным осям
• поддерживает стандартные библиотеки инструкций управления движением
• Готовые инструкции E-CAM (“электронный кулачок”) и электронный редуктор.
  Идеально подходят для барабанного ножа и устройств типа «летающие ножницы»
• Поддержка G-кодов: до 8 осей, линейная / дуговая / спиральная интерполяция
• Операции с плавающей запятой: 1 ГГц, поддержка LREAL
• Управление 4 приводами с частотой синхронизации 2мс и 8 приводами с частотой синхронизации 4мс
• Встроенные быстродействующие входы/выходы: 16DI/8DO
• Память: программа 20 Мб, память позиций перемещения 20Мб
• Встроенные Ethernet, CANopen, RS-485 :
  DVP-15MC: 1 порт CANopen в качестве хоста или ведомой станции, 1 порт CANopen (Motion) для управления движением, 2 порта Ethernet, 1 порт RS-232 и 1 порт RS-485
  DVP-50MC: 2 порта CANopen в качестве хоста или ведомой станции, 1 порт EtherCAT для управления движением, 1 порт Ethernet, 1 порт RS-232 и 1 порт RS-485
• Поддержка SD-карты

Поддержка право- и левосторонних модулей расширения Упрощает расширение конфигурации системы до 480 точек входов/выходов и использование DeviceNet, PROFIBUS

Правосторонняя шина расширения

Левосторонняя высокоскоростная шина расширения

Области успешного применения:

• Пищевое оборудование, упаковочные машины
• "Летающие ножницы" и барабанные ножи
• Складские комплексы
• Намоточные машины
• Различные манипуляторы

Примеры применения:

Документ	Язык	Дата	Файл
Применение средств промышленной автоматизации Delta в технологических процессах производства искусственного сапфира	русский	04.02.2016	pdf 1,83 Мб
Продукция Delta в задачах ролевой печати и тиснения	русский	25.09.2013	pdf 1,42 Мб

Документация и каталоги

Документ	Язык	Дата	Файл
WPLSoft v2.48 (ПО для контроллеров DVP. Совместимо с Windows® XP/Vista/7(32-bit/64-bit)/8/10(64-bit)	английский	13.08.2019	zip 80,09 Мбайт
COMMGR v.1.10 - integrated communication management software (Windows® XP/7(32-bit/64-bit)/8/10 (64-bit)	английский	18.07.2019	zip 9,85 Мбайт
Руководство по использованию программы ISPSoft	английский	18.07.2019	pdf 29,38 Мбайт
ISPSoft v3.08 (ПО для контроллеров AS/AH/DVP. Совместимо с Windows® XP/Vista/7 (32-bit/64-bit)/8/10(64-bit)	английский	18.07.2019	zip 744,71 Мбайт
Каталог по ПЛК Delta	английский	18.05.2018	pdf 2,46 Мбайт
Каталог по ПЛК Delta серии DVP	английский	13.11.2017	pdf 4,04 Мбайт
CANopen Builder v6.00 (Совместимо с Windows® XP/7/8/10(32-bit/64-bit))	английский	02.08.2017	zip 397 Мбайт
Руководство по эксплуатации контроллеров DVP: Программирование	английский	02.08.2017	pdf 12,62 Мбайт
Как поправить ошибку 10055 при запуске симулятора DVP	русский	14.12.2016	pdf 0,16 Мбайт
Запись проекта в контроллер через панель	русский	11.10.2016	pdf 0,32 Мбайт
Руководство по эксплуатации DVP-MC	английский	18.09.2015	pdf 6,14 Мбайт
Примеры программ для контроллеров DVP	английский	18.09.2015	zip 8,54 Мбайт
WPLSoft v2.40 - Описание новых функций в программе	английский	01.06.2015	pdf 0,15 Мбайт
Лист технических данных DVP-10MC	английский	23.04.2015	pdf 1,08 Мбайт
Анонс инструкции по программированию DVP. Подробное содержание, пробные страницы.	русский	21.07.2014	pdf 0,3 Мбайт
Delta Modbus DLL Library v.2.2 (для Virtual Basic 6.0, Virtual C++ 6.0, Borland C++ Builder 6.0)	английский	29.04.2013	zip 1,36 Мбайт
Листовка по ПЛК серии DVP-10MC	русский	09.06.2012	pdf 1,22 Мбайт
Презентация ПЛК Delta серии DVP-10MC	русский	09.06.2012	pdf 1,38 Мбайт
Полезные сведения о программе ISPSoft 1.03	английский	06.12.2011	pdf 0,21 Мбайт
