MVD2000

Характеристики

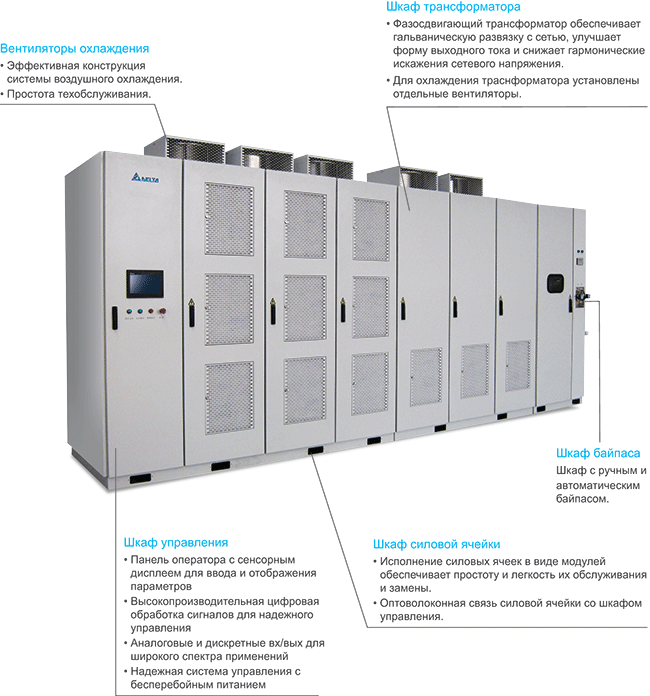

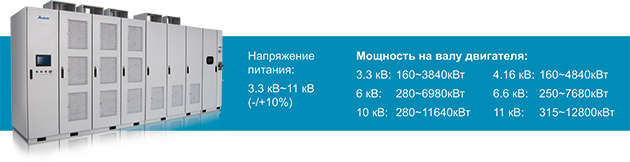

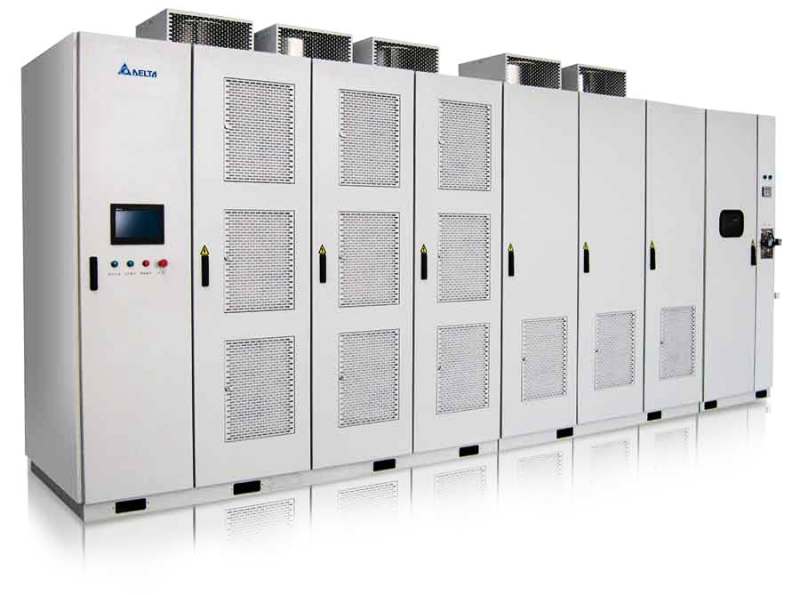

Высоковольтные преобразователи частоты Delta (по зарубежной классификации - преобразователи частотысреднего напряжения) серии MVD2000 предназначены для управления частотой вращения и моментомдвигателей. В них используются самые современные технологии создания ШИМ с переменной амплитудой ивекторный режим управления двигателем. MVD2000 отличают модульность и гибкость конфигурирования,что позволяет создавать надежные и экономичные системы управления двигателем для большого спектрапромышленных задач.

Простота монтажа, работы и обслуживания делают MVD2000 идеальным высоковольтным преобразователем частоты для промышленных применений, требующих экономии энергии или управления скоростью с поддержанием постоянного момента нагрузки во всем диапазоне скоростей.

Самые современные технологии

• Векторный режим MVD2000 дает высокую точность управления двигателем. Независимое управление магнитным потоком и скоростью гарантирует быструю реакцию на изменение нагрузки и высокий момент на низкой скорости, в т.ч. и при пуске двигателя.
• Предусмотрено использование векторного управления как с использование датчика ОС (если он необходим по условиям применения), так и без него. При этом даже бездатчиковый векторный режим обладает быстрой реакцией и высоким моментом на низкой скорости.
• Автонастройка на двигатель
• Торможение постоянным током
• Полноценный автоматический режим настройки параметров двигателя для надежного векторного управления
• Многофазный входной выпрямитель снижает гармонические искажения входного тока в соответствии с IEEE 519-1992
• Конструкция преобразователя обеспечивает многоуровневое создание выходного напряжения и оптимальную работу двигателя
• Алгоритм управления Ведущий-Ведомый для разделения нагрузки в многодвигательных приводах

Высокое качество управления

• Высокий момент на низкой скорости и при пуске двигателя, быстрая реакция и точность управления с ограничением по моменту
• Встроенный ПИД-регулятор улучшает качество поддержания расхода или давления, а значит и управление самим технологическим процессом
• Дружественный интерфейс позволяет легко и просто интегрировать преобразователь частоты в систему

Функции управления и контроля

• Задание и отображение текущей частоты (Гц)
• Мощность/напряжение/ток на входе и выходе
• Суммарное время работы
• Состояние привода, байпасных контакторов и автоматических выключателей
• Мониторинг аналоговых входов/выходов
• Аварийные сообщения и предупреждения, функция диагностики аварийных ситуаций
• Функция преодоления провалов напряжения и подхвата вращающегося двигателя позволяют минимизировать перерывы в работе при нестабильном питании

Широкий спектр защит

Преимущества преобразователей частоты Delta MVD2000 Преобразователь частоты Delta MVD2000 прост в эксплуатации и обслуживании, а также обладает специальными функциями для интегрирования в различное оборудование и системы.

Низкая стоимость эксплуатации

• КПД системы более 98.5% (без фазо- сдвигающего трансформатора)
• Оптимальное управление насосом или вентилятором гарантирует максимальную экономию энергии и быструю окупаемость преобразователя частоты
• Упрощенное проектирование системы благодаря встроенному трансформатору, позволяющему организовать трехпроводное подключение сети и двигателя
• Снижение ударных и пиковых нагрузок на механическую систему, предотвращение гидроударов и резких скачков давления воздуха повышает надежность оборудования и сокращает расходы на его ремонт и обслуживание
• Многоуровневое создание выходного напряжения и плавный пуск двигателя сокращают пиковые и ударные нагрузки

Высокое качество электроэнергии на входе и выходе

• Низкий уровень гармоник на входе и выходе (6 кВ)
• Практически синусоидальная форма на выходе
  • Не требуется дополнительных выходных фильтров
  • Не нужно уменьшать номинальную мощность двигателя
  • Низкое du/dt, предотвращающее повреждение изоляции двигателя и кабелей
  • Отсутствие пульсаций момента из-за гармоник на выходе

Основные области применения:

Высоковольтные преобразователи частоты Delta серии MVD2000 используются как для управлениячастотой вращения двигателя с нагрузкой, квадратично зависящей от скорости (вентиляторы, насосы,компрессоры и т.п.), так и для управления двигателем с нагрузкой, не зависящей от скорости (мельницы,дробилки, ленточные конвейеры и т.п.). Точное управление скоростью и моментом дают максимальноеэнергосбережение, улучшают качество технологического процесса и увеличивают ресурс оборудования.Благодаря своей надежности и превосходным характеристикам преобразователь частоты MVD2000идеально подходит для использования в следующих отраслях:

• Производство электроэнергии Мельницы угля, воздуходувки, водяные насосы
• Нефтегазовая промышленность Компрессоры, объемные (поршневые) и центробежные насосы, вентиляторы/воздуходувки и водяные насосы
• Горное дело Дробилки, ленточные конвейеры, объемные (поршневые) насосы, вентиляторы / воздуходувки и водяные насосы
• Металлургия Ленточные конвейеры, объемные (поршневые) насосы, вентиляторы/воздуходувки и водяные насосы
• Цемент и строительные материалы Дробилки, мешалки, экструдеры, барабанные печи, печи обжига, вентиляторы/воздуходувки и водяные насосы
• Спиртовые и сахарные заводы Мельницы, насосы и вентиляторы
• ЖКХ Насосы 1-го и 2-го подъемов, насос сточных вод, насосы системы теплоснабжения
