Системы ЧПУ

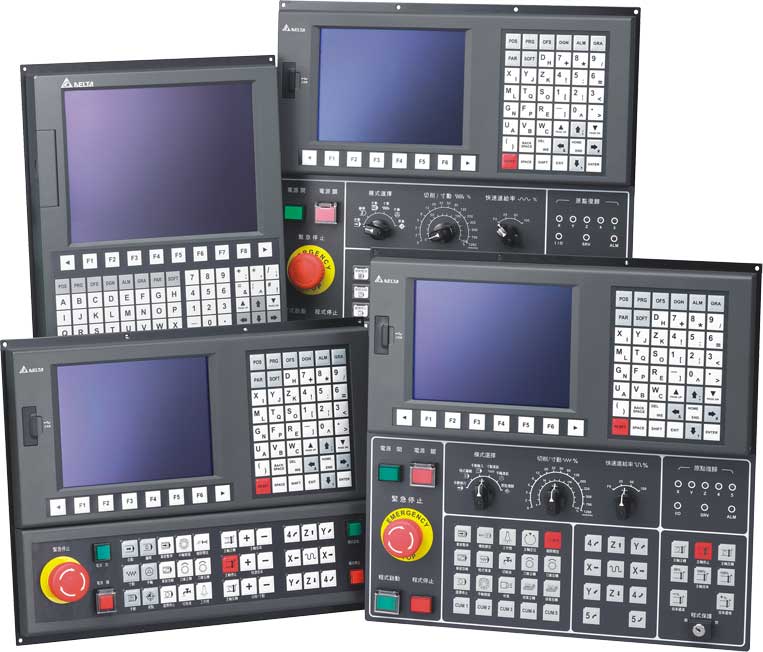

NC300

Delta Electronics

, Система ЧПУ для обрабатывающих центров и фрезерно– сверлильно–расточных и др. станков

Характеристики

  • Имеет встроенный 32-битный высокоскоростной двухъядерный процессор, с помощью которого можно создавать многофункциональные управляющие центры, работающие в режиме реального времени.
  • Удобный человеко-машинный интерфейс обеспечивает простое и эффективное управление
  • Автонастройка параметров сервоприводов в режиме реального времени, обеспечивает оптимальное управление механической системой
  • ПО ЧПУ CNCSoft предлагает пользователю удобные настройки и позволяет создавать пользовательские экраны.

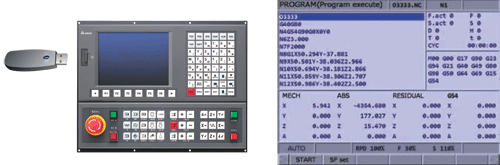

  • Встроенный USB интерфейс

    позволяет легко хранить, копировать и осуществлять резервное копирование данных. Позволяет выполнять программы напрямую с USB диска.

  • MPG (генератор импульсов)

    : Функция MPG поддерживает импульсное задание и внешний ручной ввод. Функция симуляции MPG способна произвести точную симуляцию производственного процесса в любых рабочих условиях - это позволит проверить стабильность процесса и устранить ошибки исполнения или неполадки в работе оборудования.
  • Синхронное управление: линейная интерполяция до 5-ти осей и круговая интерполяция до 3-х осей
  • Компенсация рывков

    При значительном изменении ускорения, например, при резком изменении направления резки, могут возникать значительные вибрации и отдельные удары/рывки станка. Функция компенсации рывков управляет скоростью и меняет ускорение для подавления вибрации и ударов (рывков) и, таким образом, поддерживает стабильность и точность во всем цикле реза.

  • Управление разгоном/торможением: разгон/торможение до интерполяции; разгон/торможение по S-кривой

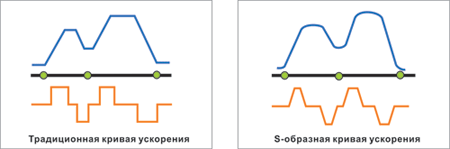

    Сглаживание S-образной кривой

    Профиль ускорения в виде S-образной кривой, служащий для плавного ускорения и замедления до интерполяции, минимизирует ошибки от вибраций, стабилизирует и повышает точность процессов обработки.

  • Высокая точность обработки

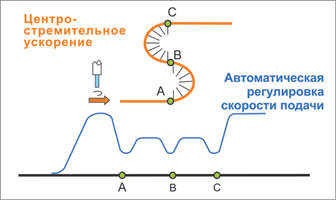

    • Автоматическое угловое замедление В процессе обработки замедление автоматически рассчитывается на углах перехода инструмента, что позволяет сохранить точность и скорость на углах по каждой оси и эффективно сглаживать весь процесс.

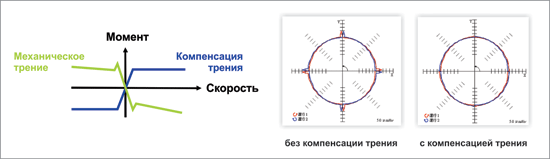

    • Компенсация трения Сервоприводы обеспечивают функцию плавной компенсации трения в режиме реального времени в высокоточном контуре регулирования скорости для коррекции крутящего момента.

  • Высокая скорость обработки данных

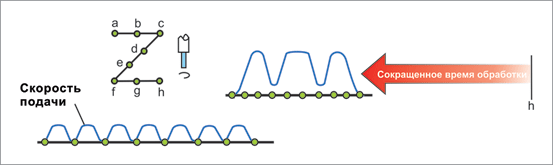

    • Высокоскоростная многоблоковая функция предварительного расчета Функция позволяет достигать заданной точки по заданному пути и с заданной скоростью. Данная функция сокращает время обработки и повышает эффективность производства.

    • Аппроксимация кривой С функцией аппроксимации кривой сглаживается движение по оси при изменениях скорости. Повышается скорость и точность обработки, стабилизируется производственный процесс.

    • Поиск точек прерывания Функция находит необходимую точку среди заданных точек прерывания и выполняет программу с нее, что исключает необходимость полного повторения программы с начала, когда это не нужно. Это значительно сокращает время программирования и поиска по программе, особенно при больших размерах программы.
    • Автоматическое измерение длины инструмента Поддерживается функция пропуска - команда G31, позволяющая с помощью датчиков автоматически измерять длину инструмента. В режиме редактирования применяется команда G31 для перемещения по оси Z вниз и остановке в положении согласно датчику. Расстояние перемещения записывается и в дальнейшем учитывается при расчетах для компенсации длины инструмента. Команда G31 также может осуществлять немедленный останов одного блока и одновременное выполнение следующего блока.
  • Простота настройки системы

    • Автоматическая настройка размеров заготовки / длины инструмента Пользователю больше нет необходимости вводить размеры вручную. Можно просто использовать различные функции входов и команду G54 для определения размеров (координат) заготовки, данную функцию также можно применять и для определения длины инструмента.
    • Функция управления инструментом Функция позволяет пользователю настраивать номер инструмента, индекс возврата инструмента и блокировку инструмента. Это позволяет правильно выбирать необходимый инструмент, не позволяет повторное его использование и предотвращает неправильный выбор инструмента. Встроенный карусельный блок и инструментальные блоки позволяют увеличить скорость работы функции.
    • Настройка автоусиления для сервосистемы ЧПУ с NC300 обеспечивают эффективную регулировку усиления при настройке машин. Данные по механической инерции, полосе пропускания системы, коэффициенты усиления автоматически рассчитываются и загружаются в сервоприводы для обеспечения максимального быстродействия системы.
  • Гибкое расширение системы при помощи модулей последовательного ввода/вывода
  • Защита от перегрузки
  • Минимальная дискретность задания: 0.001мм / 0.001°
  • Условия эксплуатации: 0 ~ +55°С / 10 ~ 95%

Гравировальные и фрезерные станки

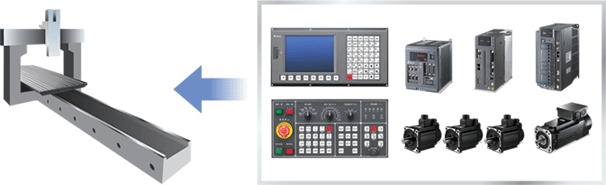

ЧПУ контроллер NC300A-MI-A уже включает в себя панель оператора и функциональную кнопочную панель, что делает его практичным и простым в управлении решением. В комплексе с высопроизводительными сервосистемами Delta, контроллеры NC300 создают эффективную систему производственных процессов по сложным геометрическим контурам для высокоскоростных гравировочных и пилировочных станков.

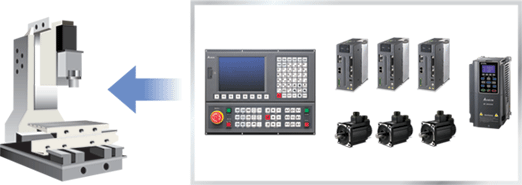

Продольно-фрезерные станки

Возможность работы с несколькими осями одновременно дает системам ЧПУ от Delta высокую точность подачи, многоосевого и синхронного управления для плавного движения и повышения качества производства.

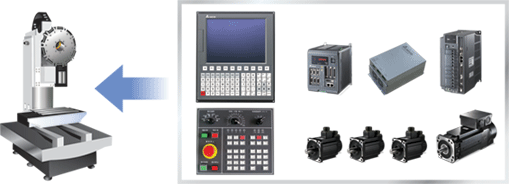

Обрабатывающие центры

Числовой программный интерфейс с функциями управления и ввода коррекции на инструмент является идеальным решением для различных обрабатывающих центров и комплексных технологических процессов.

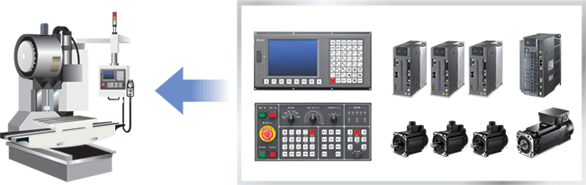

Высокоскоростные фрезерные и винторезные станки

Вертикальный контроллер NC311 в сочетании со шпиндельными двигателями на постоянных магнитах обеспечивают необходимую винторезным станкам высокую скорость и точность для поддержания высокого качества производимой продукции.

Примеры применения:

Документация и каталоги

Документ Язык Дата Файл
NC-PAN-300AM-FE - чертежанглийский02.07.2019
pdf 0,24 Мбайт
NC300A-MI-AE - чертежианглийский02.07.2019
zip 26,23 Мбайт
NC300A-MS-A - чертежианглийский02.07.2019
zip 9,33 Мбайт
NC310A-MS-A - чертежианглийский02.07.2019
zip 10,74 Мбайт
NC311A-MS-A - чертежианглийский02.07.2019
zip 9,24 Мбайт
NC-PAN-310AM-F - чертежианглийский02.07.2019
zip 29,34 Мбайт
NC-PAN-311AM-F - чертежианглийский02.07.2019
zip 25,51 Мбайт
CNCSoft v1.01.20 [ПО для систем ЧПУ] Windows® XP, vista, 7 (32bit/64bit)английский20.06.2019
zip 19,97 Мбайт
NC200 / NC300: G-коды, M-коды, макросы и переменныерусский16.04.2019
pdf 65,91 Мбайт
NC300 - руководство по доступным командам и использованию G-кодованглийский03.04.2019
pdf 3,77 Мбайт
Каталог по системам программного управления Delta CNCрусский01.08.2018
pdf 12,55 Мбайт
NC300 - Руководство пользователярусский25.07.2018
pdf 112,89 Мбайт
NC300 – краткое руководство по эксплуатациирусский25.12.2017
pdf 31,44 Мбайт
NC серия - руководство оператора и технического обслуживанияанглийский01.06.2017
pdf 16,87 Мбайт
NC300 – инструкция по эксплуатациианглийский01.06.2017
pdf 6,68 Мбайт
NC300 – руководство по техническому обслуживаниюанглийский01.06.2017
pdf 5,08 Мбайт
NC300 - руководство оператораанглийский01.06.2017
pdf 7,36 Мбайт
NC300 - руководство по электроавтоматике и программным объектаманглийский31.10.2016
pdf 2,47 Мбайт
Видео: Контроллер NC300 в сети DMCNETанглийский09.06.2014
mp4 24,65 Мбайт
Видео: Система управления портальным фрезерным станком (роутером) на основе контроллера ЧПУ NC300английский09.06.2014
mp4 23,1 Мбайт

Информация для заказа

Название Описание Цена*
Наличие**
Перезвонить
Запросить
NC300 Контроллер для систем ЧПУ Требует уточнения
Перезвоните сейчас!
Запросите сроки

Примечания:
*Цена без НДС
**Срок поставки отсутствующих на складе позиций - ориентировочный. Точный срок можно узнать по запросу, либо после размещения заказа
Цены и состояние склада обновляются 1 раз в сутки.
