Панели оператора Delta Electronics - это просто и выгодно !

25.01.2009 14:41
Недорогие, надежные и высокопроизводительные промышленные панели оператора Delta Electronics позволяют формировать яркие и реалистичные динамические изображения фотографического качества, которые конфигурируются с помощью простого и интуитивно понятного прогрммного обеспечения. Панели опреатора могут одновременно работать с 4-мя разными типами ПЛК из 70+ доступных, но, при необходимости, обходятся вообще без ПЛК, управляя процессом непосредственно с помощью модулей расширения. Как текстовые, так и графические панели имеют возможность отображать русские буквы, а в многоязыковой версии бесплатного программного обеспечения присутствует русский язык.

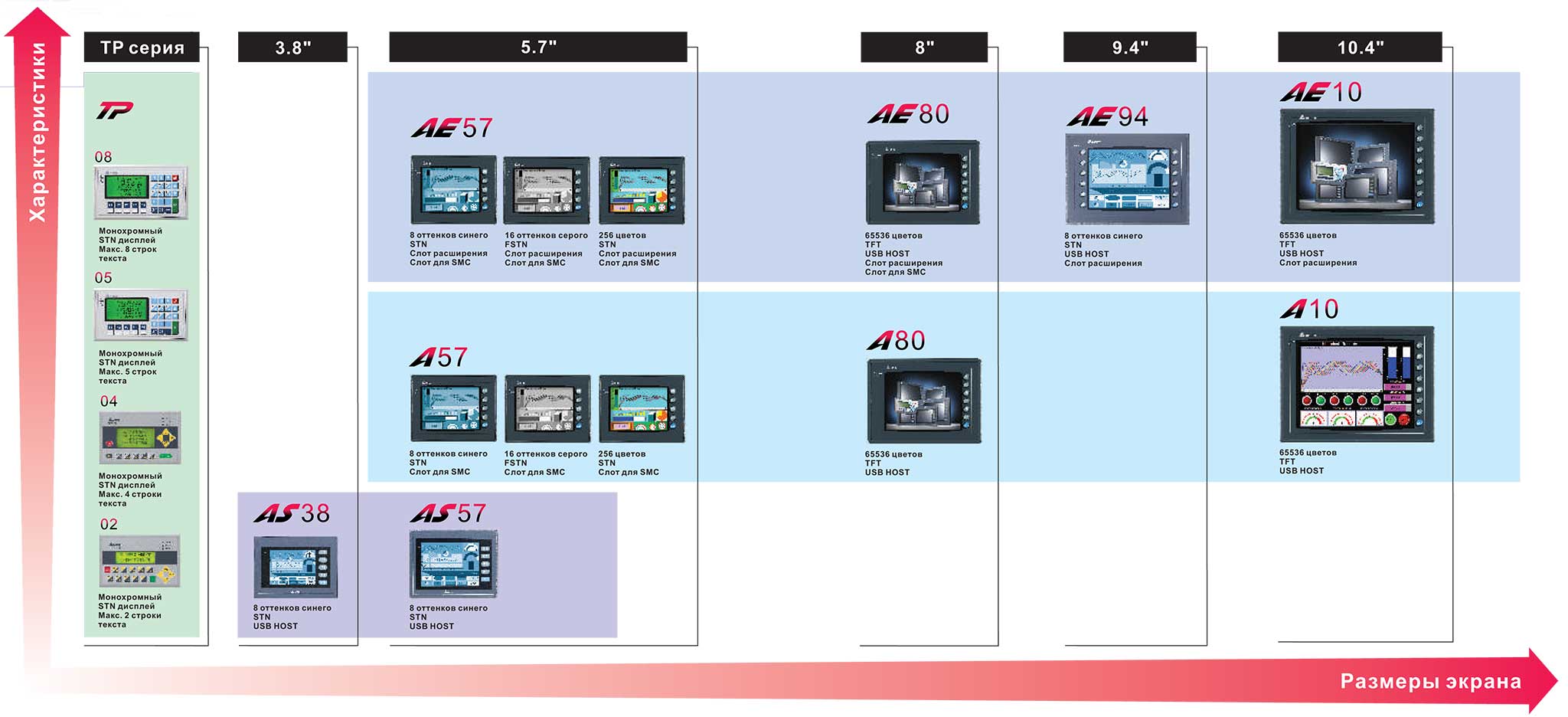

Рис.1. Панели оператора Delta Electronics. Увеличить

Модули расширения

В настоящее время предлагается 4 вида дополнительных модулей для расширения функциональных возможностей панелей.

• Модуль подключения принтера используется для связи с принтером через LPT-порт.
• Два модуля дискретного ввода/вывода. На 14 точек (8 дискретных входов и 6 дискретных выходов) и на 28 точек (16 дискретных входов и 12 дискретных выходов). Могут применяться для управления с помощью панели оператора различными процессами без внешнего ПЛК. Программирование алгоритмов осуществляется с помощью языка релейно-контакторной логики согласно стандарта МЭК
• Модуль Ethernet. Для связи с внешними устройствами по сети Ethernet. Способность к обмену данными на большом расстоянии позволяет быстро и эффективно осуществлять управление и мониторинг.

Рис.2. Модули расширения панелей оператора Delta Electronics

 Дисплей

Delta Electronics предлагает широкий выбор дисплеев для воспроизведения красочных и ярких изображений высокого разрешения, до 65535 цветов TFT. Программное обеспечение и характеристики панели делают возможным отображение на экране реалистичных фотографических картинок.

Передача данных

Загрузка программы по USB. Высокоскоростной USB-интерфейс позволяет значительно сократить время загрузки/выгрузки программы.
USB flash-диск для копирования экранных данных. Прикладную программу HMI можно сохранять на USB flash-диске и копировать её с PC в HMI и обратно, а так же
с одной панели на другую. Программа может быть защищена паролем и ограничена частота копирования данных панели. Использование накопителя USB позволяет эффективно защитить данные панели и обеспечить простое обслуживание удаленного оборудования

Оперативное обслуживание ПЛК

Программа ПЛК может обслуживаться и обновляться с помощью панели. Это обеспечивает оперативную и удобную работу с ПЛК с меньшим количеством кабелей и соединений.

Принтер

Панели могут быть соединены с различными типами струйных и матричных принтеров через порт USB Host или модуль подключения принтера (LPT).

 Коммуникации

Последовательный интерфейс связи (RS232/RS422/RS485): Поддержка до трех последовательных COM-портов, способных работать независимо и одновременно по различным протоколам. Кроме продукции Delta, есть поддержка коммуникационных протоколов ПЛК всех ведущих брендов (75 драйверов связи, количество, которых постоянно увеличивается).

Сохранение данных

Экранные и архивные данные, а также рецепты могут быть сохранены на SM-карте или USB flash-диске.

Поддержка ПЛК, приводов, протоколов третьих производителей

Панели оператора компании Delta Electronics могут работать не только с  контроллерами и преобразователями частоты производства Delta Electronics, но и с широким перечнем контроллеров, преобразователей частоты, протоколов сторонних производителей. В настоящий момент существует более 75-ти драйверов. Неполный список приведен ниже:

Бренд	Название/серия контроллера
Allen Bradley	MicroLogix PLCSLC5 PLC
Danfoss	VLT 2800 (FC Protocol)
Facon	Facon PLC
Festo	Festo_PLC
GE Fanuc	90 Series SNP PLC
Hust	Hust CNC Controller
Jetter	Nano Series PLC
	JC Series PLC
Keyence	KV/KZ Series
Koyo	SU/DL Series
	K-Sequence
Lenze	LECOM-A/B Protocol
LG	Master K120S/200S
	Glofa GM6 CNET
	Master-K CNET
LI YAN	LYPLC EX
M2i	M2i Master
	M2i Slave
Matsushita	FP Series
Mirle	FAMA SC
Mitsubishi	FX / FX2N
	A Series/J71UC24
	A2A/A2AS/A2USH A1SH/A3N/A2ASH CPU Port
	Q Series CPU Port
MKS	CT150
Modbus	Modbus (Master) --- 984 RTU / ASCII mode
	Hexadecimal Address (Master) --- RTU / ASCII mode
	nW (Master) --- RTU / ASCII mode
	Modbus (Slave) --- RTU / ASCII mode
Modicon	TSX Micro (Uni-Telway)
	TWIDO
NIKKI DENSO	NCS-FI/FS Series
Omron	C Series
	CJ1/CS1 Series
Siemens	S7 200
	S7-300 (with PC Adaptor)
	S7-300 (without PC Adaptor)
Taian	TP02 PLC
Vigor	M Series
Yokogawa	ACE PLC

Одновременное подключение до 4-х типов контроллеров (только в DOP-AE)

Панели DOP-AE имеют три последовательных COM-порта. И в дополнение к ним, если подключить Ethernet-модуль, можно организовать четыре различных сетевых протокола для
для одновременной связи с 4-мя типами различных контроллеров, частотных преобразователей, регуляторов температуры, сервоприводов и т.д.

Рис.3. Одновременная работа с 4-мя типами контроллеров в панелях DOP-AE

Screen Editor - программное обеспечение для графических панелей Delta Electronics

Программирование всей серии операторских панелей DOP проводится с использованием единого совершенно бесплатного программного пакета "ScreenEditor". Используя это программное обеспечение, пользователь очень быстро может создать операторский интерфейс, использующий обмен данными по множеству встроенных протоколов.

Редактор рецептов. Поддержка 32-бит данных с плавающей запятой для рецептов

Редактор рецептов позволяет создавать и редактировать наборы параметров, которые по команде от HMI или PLC, могут быть загружены в процессе работы в память контроллера для установки определенного режима работы.

Поддержка 32-битных данных с плавающей запятой для точных процессов. Рецепты можно сохранять на SM-карту или USB flash-диск в виде CSV-файла, который можно редактировать в MS Excel.

Редактор функций макропрограммирования

Язык макропрограммирования по синтаксису похож на BASIC. На нем пользователь может создавать макросы - программы, выполняемые непосредственно в панели. В макросе могут выполняться арифметические и логические операции, операции сравнения, передачи и преобразования данных и т.д. В макросах могут использоваться операции с числами с плавающей запятой.

Используя макросы, можно снизить нагрузку на PLC и увеличить общую производительность системы .

С помощью коммуникационных макрофункций можно организовать связь через COM-порт с уникальным оборудованием

Многоуровневый пароль

Для разделения прав доступа используется многоуровневый пароль, который позволяет разделить пользователей на группы (до 8), и
каждая группа получит доступ только к своей информации на экране HMI.


Рис.4. Окно редактора Screen Editor
