Расширение возможностей операторской панели DOP (Delta Electronics) за счет GSM-модема

07.05.2009 11:21
Операторские панели серии DOP производства Delta Electronics обладают очень широкими коммуникативными возможностями - достаточным количеством СОМ-портов, поддержкой множества протоколов обмена с оборудованием, но самое главное - этот список возможностей коммуникации легко расширяется! Стоит добавить в систему GSM-модем, настроить, - и больше нет необходимости находиться рядом с панелью, чтобы увидеть аварийное сообщение или управлять оборудованием.

В качестве передающей среды используется обычная сотовая связь, что дает возможность использовать обычный сотовый телефон в качестве терминала для общения с панелью оператора. Помимо сотового телефона, в качестве терминала можно использовать персональный компьютер, на который установлена соответствующая программка для отправки/приема SMS-сообщений, а также подключен GSM-модем.

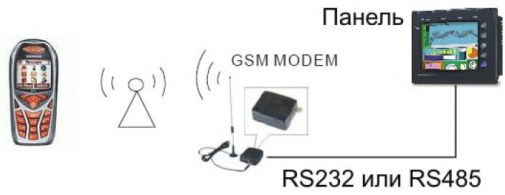

Возможный вариант конфигурации оборудования:

Как подружить ПЛК серии DVP производства Delta Electronics с модемами GSM - мы уже описывали.

Но не только ПЛК могут вести обмен данными посредством внешнего GSM-модема. Иногда гораздо проще подключить GSM-модем к операторской панели, а не к ПЛК. Упрощение будет за счет того, что операторские панели DOP имеют встроенный интерпретатор макроязыка, похожего на Бейсик. И реализация функций обмена данными с модемом получается использованием в макросах операторской панели таких команд, как INITCOM, SELECTCOM, CLEARBUFFER, PUTCHARS, GETCHARS и других. В ПЛК для этих целей пришлось бы городить длинные последовательсности на языке лестничной логики, занимая память и снижая число доступных шагов программы. Операторская панель делает всё то же самое проще и эффективнее.

Например, для отправки сообщения о запуске оборудования, достаточно послать SMS-сообщение, с помощью такого простейшего макроса -

$130 = INITCOM(1, 2, 1, 0, 0, 6, 0)
SELECTCOM(1)
CHR($20, "AT+CMGS="89163769831" ")
$31 = 000DH CHR($50, "WATER-PUMP ON ")
$57 = 001AH
$70 = PUTCHARS($20, 24, 500)
Delay(1000)
$90 = PUTCHARS($50, 16, 500)

Возможные области применения

Цена, надежность и гибкость делают решения от Delta Electronics идеально подходящими для задач телеуправления и телесигнализации, встречающиxся на подстанциях, теплопунктах, насосных, компрессорных, котельных и для любых удаленных систем АСУ ТП.

Кроме того, данное решение может применяться для охранной и пожарной сигнализации, систем диспетчеризации зданий, систем "умный дом".

Испытания работы контроллеров и операторских панелей Delta Electronics совместно с GSM модемом в GSM сетях России было проведено российской компанией Стоик Лтд.

Приобрести контроллеры Delta Electronics можно у компании RTS-Ukraine, официального дистрибьютора Delta Electronics на территории Украины.

Инструкция, как настроить операторскую панель на работу с модемом GSM (pdf)*

* По материалам сайта stoikltd.ru
