Бесперебойная работа системы одним CLIQом

19.05.2014 17:44
Компания Delta Electronics, глобальный лидер на рынке систем автоматизации, недавно дополнила свою линейку популярных промышленных источников питания серии CLIQ II новым полезным устройством – источником бесперебойного питания DRU-24V40ABN.

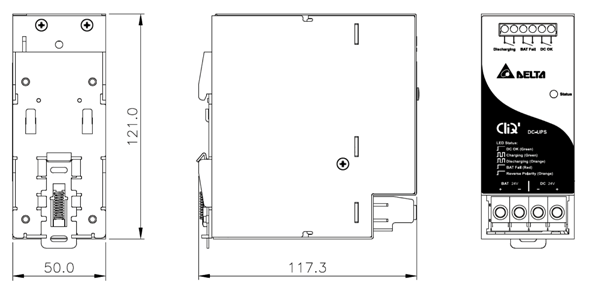

Модульный ИБП с креплением на DIN профиль, имеет привычное исполнение, характерное для всех продуктов этой серии. Его размеры 121 х 50 х 117,3 мм, вес 0,6 кг.

Устройство предназначено для работы во вторичных цепях питания промышленной электроники и автоматики с напряжением 24 V DC, и может обеспечивать до 4,5 минут автономной работы системы с током потребления до 40 А.

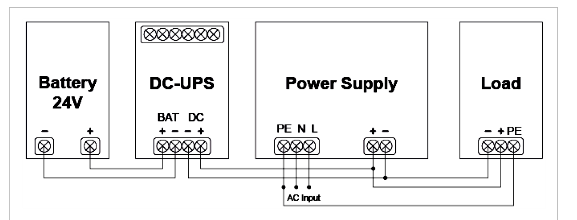

Рис 1. Типовая схема подключения UPS

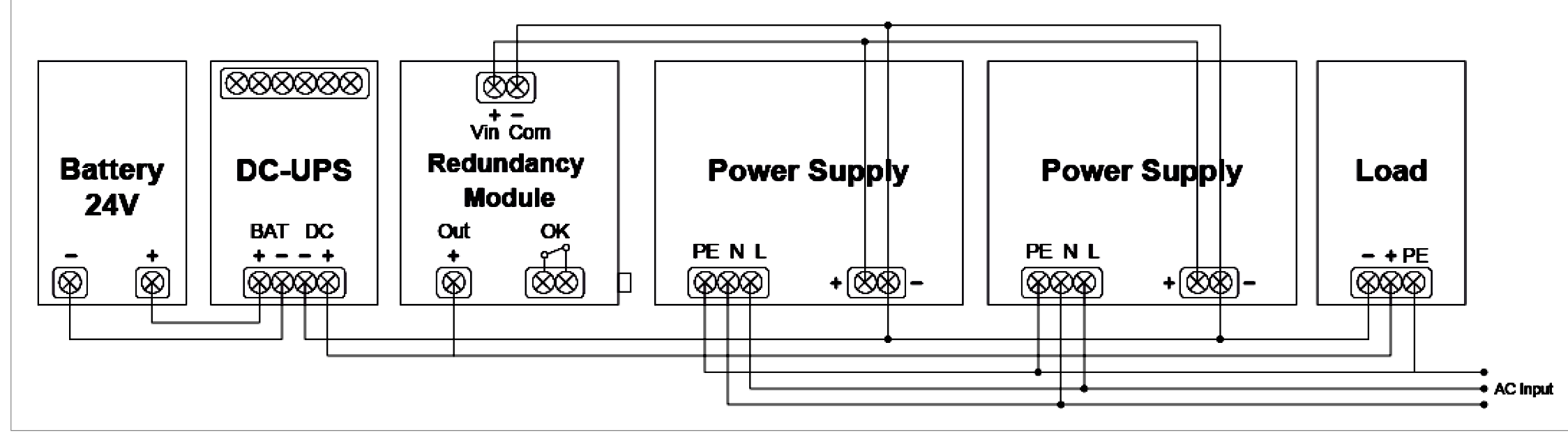

Рис 2. Подключение UPS в случае с резервированными источниками питания

DRU-24V40ABN рассчитан на работу с внешним свинцово-кислотным (SLA) аккумулятором напряжением 24 (2 х 12) V DC и емкостью 7.5, 12 или 15 Ач.

Рис 3. Время работы в зависимости от тока разряда

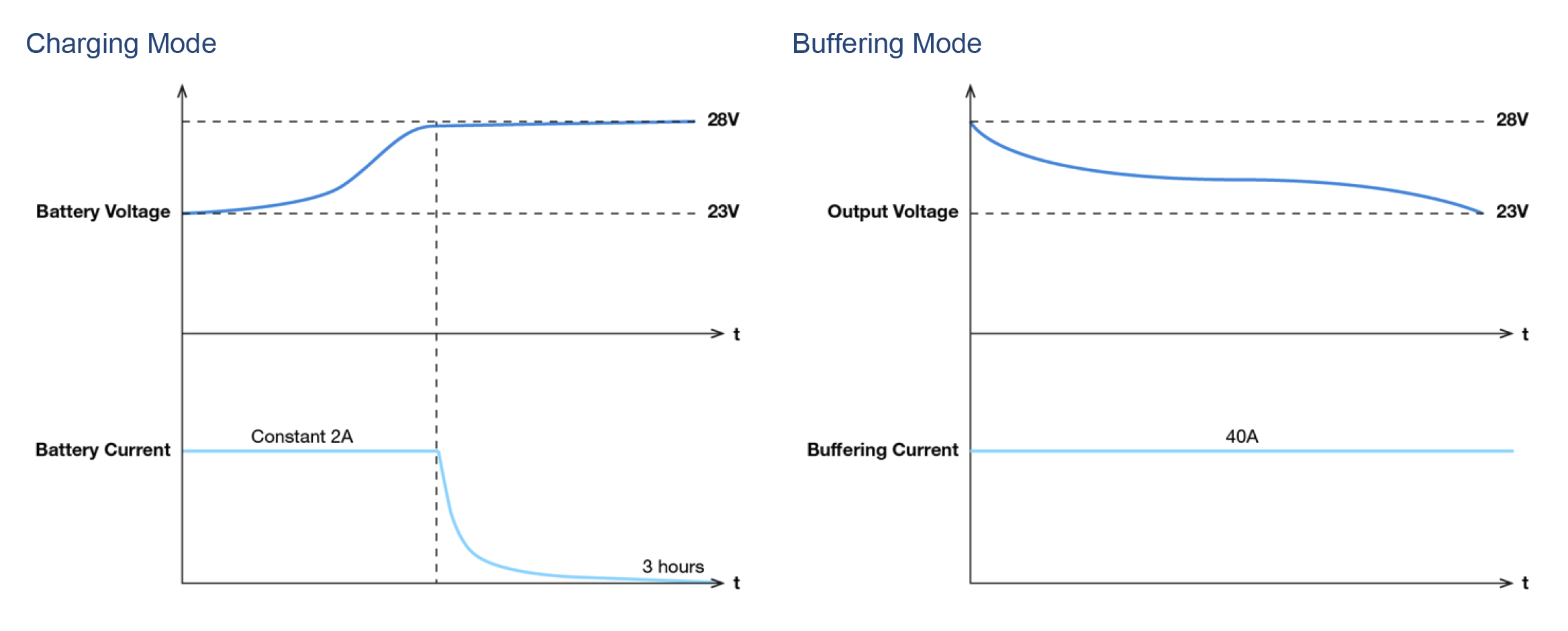

Рис 4. Диаграммы выходных напряжений и тока батареи в процессе её заряда / разряда

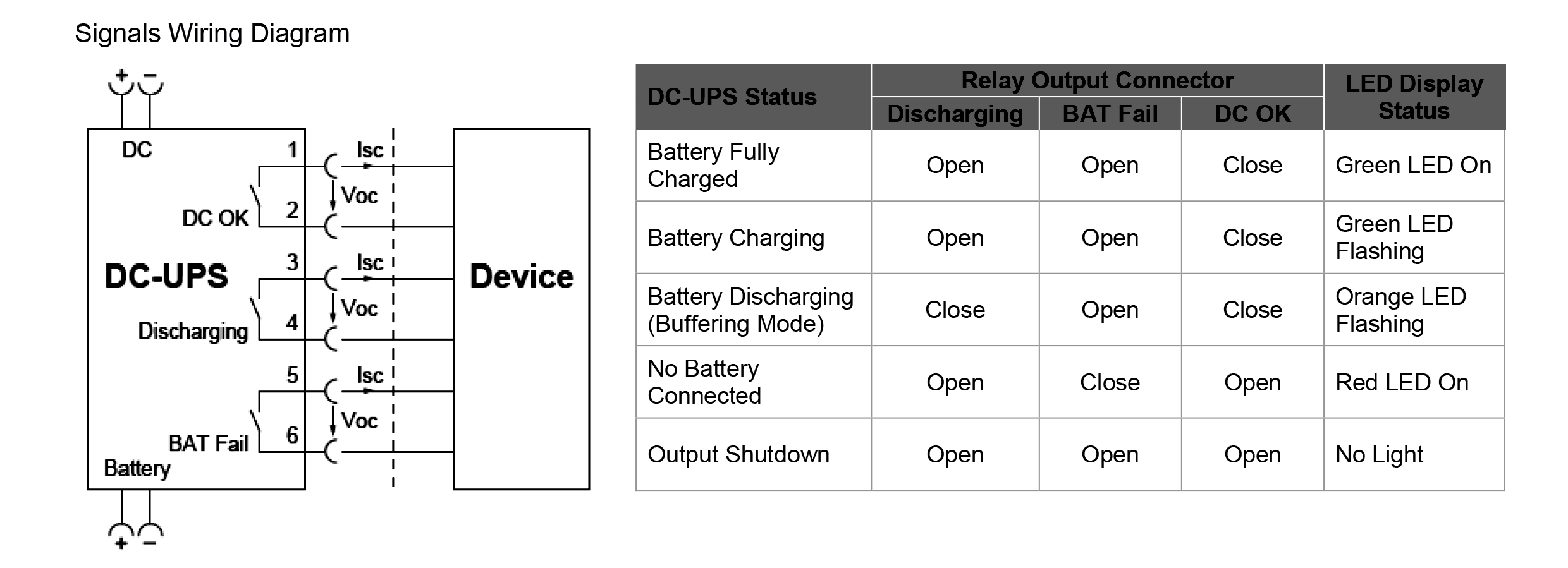

Устройство также имеет встроенные средства индикации и диагностики. Текущее состояние и ошибки отображаются с помощью контактов реле и LED индикатора в соответствии с таблицей.

Узнать больше о продуктах и решениях DELTA ELECTRONICS, получить техническую консультацию, узнать цены и наличие оборудования на складе Вы всегда можете на нашем сайте или в офисах компании «Системы реального времени - Украина»   официального дистрибьютора компании DELTA ELECTRONICS в Украине.



Дополнительно:

Подробнее о возможностях DRU-24V40ABN смотрите его техническое описание (EN) (1,3 mb, pdf)
