Интеграция локальных АСУ ТП станет проще с UNO-1483G от Advantech

22.04.2015 13:02
Локальная модернизация вследствие хронической нехватки ресурсов на полную замену оборудования является типичной картиной для постсоветского пространства, которая привела к появлению разнородных "островков" автоматизации, внедренных в различные технические эпохи на разношерстной технике.



Поддержка большиства промышленных полевых шин, наряду с традиционными и беспроводными сетями, работа в расширенном диапазоне температур, резервированное питание, высокая вычислительная мощность, УСО на борту, DIN-реечное исполнение, делают UNO-1483G идеальной платформой для такой интеграции, а так-же для многих приложениях АСУ-ТП и технического зрения.

UNO-1483G оснащена последним поколением процессора Intel®4thGeneration Core с сверхнизкой рассеиваемой мощностью.

Устройство оснащено слотом расширения PCIe, который может использоваться для контроллера управления движением, а так -же имеет слот технологии iDoor , позволяющей подключать широчайший выбор адаптеров промышленных полевых шин.

Технолгия iDoor была разработана Advantech совместно с известной немецкой компанией Hilscher. Компания Hilscher является ведущим экспертом в области промышленных протоколов и разрабатывает устройства связи с поддержкой широко используемых протоколов PROFINET и PROFIBUS. Advantech, сотрудничая напрямую с Hilscher и с другими ведущими производителями электронных компонентов, гарантирует полную совместимость собственной продукции с устройствами, работающими с данными распространенными протоколами.

Модули для систем iDoor включают в себя: поддержку полевых протоколов, таких как PROFIBUS, PROFINET, EtherCAT и Powerlink; возможность расширения памяти; дополнительные дискретные и аналоговые входы и выходы; WAN, MAN и LAN средства связи с поддержкой Wi-Fi, GPS, GPRS и LTE; вспомогательные модули, например, модули измерения температуры, освещенности, интеллектуальные счетчики и другие.

Модули iDoor подключаются через специальный мини-PCIe слот UNO-1483G.

Для систем технического зрения Advantech специально разработал модуль iDoor PCM-24R2PE. Этот модуль использует чипсет Intel i350 с двумя гигабитными портами Ethernet, которые к тому-же имеют функцию передачи питания вместе с данными для удаленных устройтв Power over Ethernet (PoE), которая удовлетворяет станадрту IEEE 802.3af. Таким образом к этим портам можно напрямую подключать CCTV камеры, которые не требуют дополнительного источника питания и кабелей.
Для гарантированной бесперебойной работы и удобства обслуживания, UNO-1483G имеет батарейку часов реального времени, которую можно менять, не только не разбирая корпуса, но еще и “на лету”, без остановки системы.

Наличие на борту дискретных входов и выходов позволяет непосредственно формировать сигналы блокировок, защит, готовности, для смежных систем, например выдавать сигналы начала или окончания автоматизированного визуального контроля в привод.

Дублированное питание	Замена батарейки "на лету"	Удаленное включение и отключение	Расширенный диапазон температур



Характеристики

• Процессор: Intel® 4th Gen. Core™ i3-4010U ULT 1.7GHz Haswell
• Системная память: On-board 8GB DDR3L 1333/1600 MHz
• 4 x GbE, 4 x USB 2.0/3.0, 1 x RS-232, 2 x RS-422/485, 1 x VGA, 1 x DP, Audio
• Компактное, безвентиляторное исполнение
• Поддержка: PCIe card, модуля PoE iDoor и дискретного ввода / вывода для применений в системах машинного зрения
• Двойное входное напряжение и дистанционное управление энергообеспечением
• Поддержка посредством технологии iDoor: 4G/ 3G/GPS/GPRS/WiFi
• Поддержка MRAM по технологии iDoor
• Защитное заземление корпуса
• Легкая замена батареи RTC на верхней стороне корпуса
• Поддержка протокола Fieldbus посредством технологии iDoor

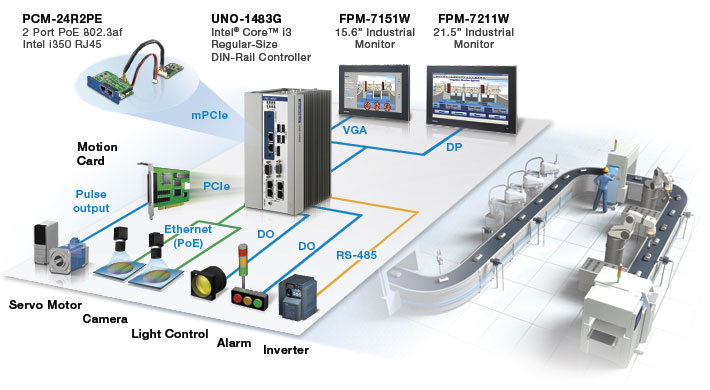

Варианты использования

Таблица параметров

Параметры системы	Сертификаты	CE, FCC, UL, CCC, BSMI
	Размеры                (W x D x H)	106 x 139 x 198 mm (4.2" x 5.8" x 7.8")
	Форм фактор	Regular Size
	Материал корпуса	Aluminum Housing
	Монтаж	DIN-rail, Wallmount
	Потребляемая мощность	41W (Typical), 60W(Max)
	Входное напряжение	12V/24VDC ± 20%
	Вес	2.4kg (5.3lbs)
	ОС	Microsoft® Windows 7/8, WES7/WE8S, Linux
Аппаратное обеспечение	BIOS	AMI UEFI 128Mbit Flash BIOS
	Сторожевой таймер	Programmable 6 levels timer interval, from 15 to 255 sec
	Процессор	Intel® 4th Gen. Core™ i3-4010U ULT 1.7GHz Haswell Dual Core, 3MB L2 Core i7-4650U/i5-4300U/Celeron 2980U by project
	Чипсет	Integrated Intel 8 Series Chipset
	Системная память	On-board 8GB DDR3L 1333/1600 MHz
	Графический процессор	Intel® HD Graphics 4400
	Сетевой адаптер	Intel® i210-IT GbE Intel® i218-LM GbE
	Индикация	LEDs for Power, battery, LAN (Active, Status), Tx/Rx and HDD
	Накопители	One drive bay for SATA 2.5" HDD (Compatible with 9.5mm height HDD) CFast drive by iDoor Technology (Optional)
	Слоты расширения	2 x Full-size mPCIe slot, mPCIe 2.0 (1 supports mSATA / SIM card) 1 x Half-size mPCIe slot w/o USB signal 1x PCIe slot with x1 signal
Порты ввода вывода	Последовательный порт	1x RS-232, DB9, 50~115.2kbps 2x RS-422/485, DB9, auto flow control, 50~115.2kbps
	LAN	4x RJ45, 10/100/1000 Mbps IEEE 802.3u 1000Base-T Fast Ethernet, support Jumbo Frame
	USB	4x USB Ports (2 x USB2.0, 2 x USB3.0 compliant )
	Видео	1x VGA, supports 1920x1200@60Hz 24bpp 1x DP 1.2, supports 1920x1080@60Hz 24bpp
	Аудио	Line-Out
	Входной соединитель	1x 7 Pins, Terminal Block to support dual power input and remote power control
	Защитное заземление	Chassis Grounding
Дискретный вход/выход	4-канальный вх.	Wet/dry contact with Isolation Protection 2,500 VDC
	4-канальный вых.	Compatible 5 V/TTL, Capable Sink: 24 mA max. per channel
Условия эксплуатации	Температура эксплуатации	- 20 ~ 60°C (-4 ~ 140°F) @ 5 ~ 85% RH with 0.7m/s airflow
	Температура хранения	- 40 ~ 85°C ( -40 ~ 185°F)
	Относительная влажность	10 ~ 95% RH @ 40°C, non-condensing
	Удароустойчивость	Operating, IEC 60068-2-27, 50G, half sine, 11ms
	Виброустойчивость	Operating, IEC 60068-2-64, 1Grms, random, 5 ~ 500Hz, 1 hr/axis

Приобрасти UNO-1483G можно у официального дистрибьютора Advantech в Украине - АО "Системы реального времени - Украина".
