Новое поколение аналоговых модулей для машиностроительных ПЛК Delta Electronics теперь более устойчиво к помехам.

03.07.2015 12:36
Компания Delta Electronics выпустила второе поколение аналоговых входных и выходных модулей для популярных ПЛК для машиностроения серий DVP-SS, SV, SA. Новые модули имеют улучшенную схемотехнику входных цепей, что позволяет эффективно подавлять помехи и наводки на внешние линии связи, благодаря чему улучшается точность измерений и качество регулирования в условиях современного производства, характеризующегося сложной электромагнитной обстановкой.





Кроме того, новые модули защищены от контактных перенапряжений +/- 500В и от электростатического разряда в воздухе +/- 8000В.

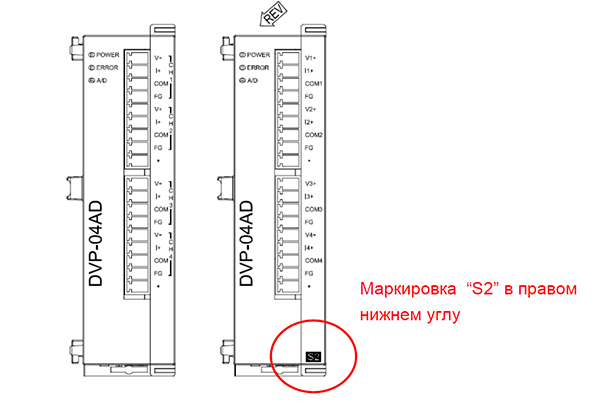

Все вышеперечисленные улучшения никак не отразились на цене. Новые модули имеют специальную маркировку:

Модернизация затронула модули аналогового ввода DVP04AD-S2 и DVP06XA-S2, модули аналогового вывода DVP04DA-S2.

В тоже время предудущее поколение модулей будет продолжать производится. Их применение имеет смысл, когда контроллер и источник сигнала находятся в одном шкафу и имеют общую землю. В этом случае можно сэкономить на коммутации, так как предыдущее поколение требует меньше соединительных проводов.

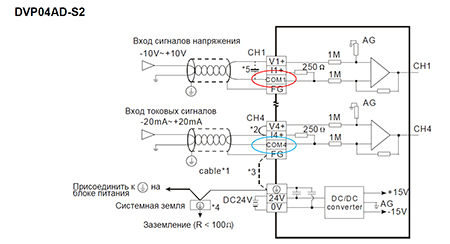

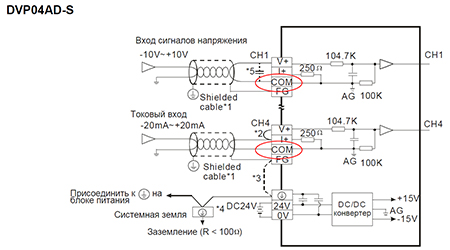

Ниже приведены старая и новая схемы входных аналоговых цепей.

В старой схеме все входные сигналы имели общую землю - контакт COM, в то-же время, как в новой схеме каждый канал оснащен высококачественным дифференциальным инструментальным усилителем с большим уровнем подавления синфазного сигнала.

В новом варианте каждый канал имеет свой контакт COM, поэтому для подключения потребуется в любом случае больше проводов.

Подробнее:

Официальное извещение производителя на английском языке (англ pdf 1,03 Мб 03.07.2015)
