Delta Electronics - новый бренд в мире Industrial Ethernet

01.12.2015 15:21
Очень не многие знают о существовании отдельного подразделения Delta Electronics которое давно и массово выпускает профессиональное сетевое оборудование для компаний, входящих в топ мировых телекоммуникационных брендов, имена которых вы точно слышали.

Это и не удивительно, поскольку большую часть своей 40+ летней истории Delta Electronics не производила своих продуктов, оказывая услуги по контратной разработке и производству известнейшим мировым брендам.

Однако, так как это случилось с преобразователями частоты и ПЛК в начале 2000-х, несколько лет назад Delta Electronics начала поставки первых серий промышленного сетевого оборудования и решений (IES, Industrial Ethernet Solutions) под своей торговой маркой.

Оборудование и решения IES Delta Electronics адаптированы для разнообразных сетевых приложений и предоставляют богатый выбор продуктов превосходного качества, обладающих  компактной и надежной конструкцией. Начиная от простых Ethernet коммутаторов, беспроводных устройств IEEE 802.11, мобильной беспроводной связи, серверов последовательных устройств и заканчивая шлюзами протоколов,  IES обеспечивают точный и стабильный обмен данными, гарантируя бесшовную интеграцию утройств, удовлетворяющих требованиям критических системных приложений в условиях производства.

Ethernet коммутаторы

Специально предназначенные для промышленных приложений, требующих повышенной надежности сетевой инфраструктуры, серия DVS управляемых и неуправляемых Ethernet коммутаторов предоставляет лучшую системную производительность, обладая такими функциями, как самовосстанавливаемое кольцо, передовое управление уровнем 2, широкий диапазон рабочих температур -40°C to 75°C. Устойчивость к помехам и наводкам соотевствует стандартам МЭК и приближается к высокому уровню ¾.

Коммутаторы оснащены интуитивно понятным интерфейсом с простым и удобным доступом.

Беспроводные устройства IEEE 802.11

Delta позволяет пользователям создавать надежные промышленные беспроводные сети, используя WLAN продукты, совместимые с несколькими коммуникационными протоколами, такими как  IEEE 802.11 a/n 5 ГГц или IEEE 802.11 b/g/n 2.4 ГГц.

Реализованная технология пространственного кодирования сигнала (MIMO) позволяет достичь ширины канала 450 Мбит/с. Продукты WLAN Delta используют сразу несколько  различных беспроводных типов соединений, включая беспроводную точку доступа (AP), распределенную беспроводную сеть ( WDS), и просто бесповодный клиент, что упрощает конструирование экономичных беспроводных сетей.

Встроенный 3-в-1 последовательный порт напрямую подключается к промышленным контроллерам, что существенно упрощает, ускоряет и удешевляет монтаж, позволяя отказаться от прокладки кабельных трасс.

Встроенный шлюз протокола MODBUS, наиболее часто используемого промышленного коммуникационного протокола, преобразовывает MODBUS Serial в MODBUS TCP, легко объединяя существующее оборудование сетью Ethernet.

Лучше всего рассматривать технические характеристики коммуникационных продуктов Delta Electronics вместе с их типичными приложениями.

Интеллектуальная транспортная система (ITS)

Интеллектуальная транспортная система интегрирует передовую электронику, информационные технологии и последние достижения в области датчиков для управления в реальном времени дорожной инфраструктурой, пешеходными переходами, трафиком.

Система повышает безопасность, удобство и эффективность использования транспорта, уменьшает выбросы CO2 и вредное воздействие на окружающую среду, способствует экономическому развитию.

Система сключает в себя:

• Систему мониторинга транспортного потока на автостраде
• Систему управления изменяемыми дорожными знаками и сообщениями
• Систему мониторинга и безопасности туннелей
• Систему автоматического  электронного сбора оплаты пользования магистралями.

DVS-110W02-3SFP

7-ми портовый 10/100 BaseTX  + 3 GbE Combo управляемый Ethernet коммутатор

Быстрый оптический порт GbE для улучшения магистральной передачи данных Поддержка протоколов STP/RSTP/MSTP для резервирования сети и обеспечения ее надежности Металлический корпус IP40, расширенный дипазан температур, -40°C to 75°C



DVW-W02W2-E2

IEEE 802.11 a/b/g/n беспроводная точка доступа/клиент/точка распределенной сети/шлюз ( AP/WDS/Client/Gateway)

Скорость до 450Mbps  IEEE 802.11n Поддерживает 2-х портовый RS-232/422/485 сервер последовательных протоколов в сети Ethernet Металлический корпус IP40, расширенный дипазан температур, -40°C to 75°C

DVS-G008I00A

8-ми портовый, неуправляемый GbE Ethernet коммутатор

Все порты поддерживают полноценный GbE, улучшая пропускную способность Большой размер фрейма до 9216 байт Металлический корпус IP40, расширенный дипазан температур, -10°C to 60°C

IFD9506

Шлюз последовательного протокола MODBUS в сеть Ethernet

Защищенный от перенапряжений, изолированный порт RS-485 Поддержка протокола  MODBUS TCP Интеллектуальные функции непрерывного мониторинга

Вертоэнергетика

Ветроэнергетика становится все  более популярным альтернативным источником энергии в последние годы. Ветровые электростанции обычно расположены в удаленных областях, занимая иногда обширные территории. Кольцевая оптоволоконная сеть широко используется для управления и мониторинга в реальном времени состояний станционных щитов.

Климатические условия работы станций могут быть весьма жесткими, с вредной и агрессивной окружающей средой, с большим перепадом дневных температур. Надежность работы таких станций может гарантироваться только при условии применения высоко помехозащищенных и надежных сетевых устройств.

Серия DVS-016

16-ти портовый  100 Мбит  неуправляемый Ethernet коммутатор

Защита от широковещательного шторма Релейные сухие контакты пропадания питания и потери связи Металлический корпус IP40, расширенный дипазан температур, -40°C to 75°C

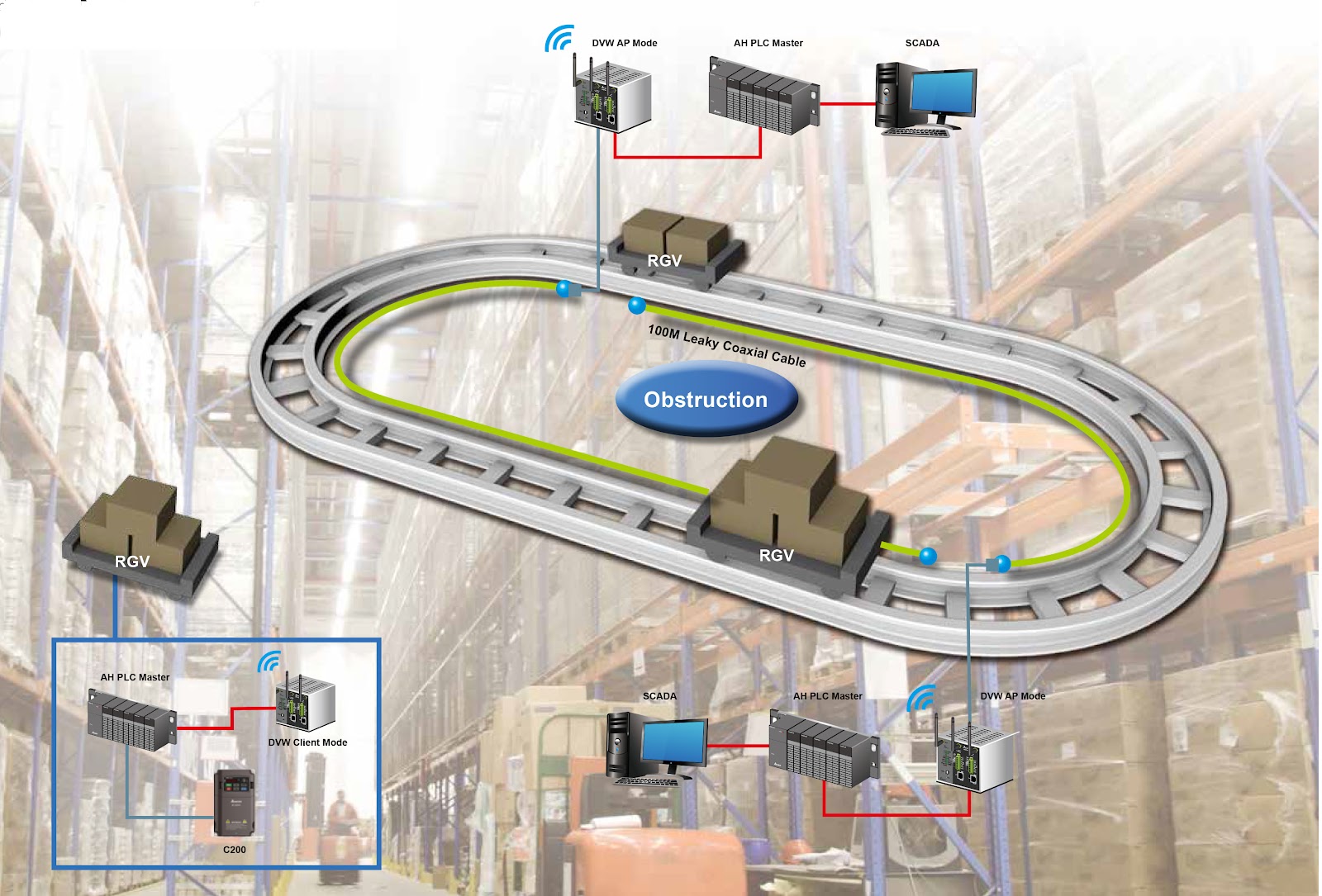

Система управления автоматическим складом с рельсовыми тележками

Технологии беспроводной передачи сигналов могут быть примененны в различных областях. Серия DVW Delta Electronics согласовывается со специальным  излучающим коаксиальным кабелем (Leaky CoaXial Cable ,LCX) для формирования стабильно  расширяемой зоны покрытия Wi-Fi, которая может окружать оборудование, стены, металлические конструкции, передавая сигналы в любой уголок цеха, улучшая доступность Ethernet связи. Она так-же обеспечивает высокоскоростной сбор и обработку параметров объектов в реальном времени. Использование серии Delta DVW совместно с излучающим кабелем для управления рельсовыми тележками помогает операторам достичь высокой эффективности работы поточно-транспортной системы, повысить ее безопасноть, долговечность,удобство обслуживания.

Аналогичные решения могут применяться для:

• автоматизации порционного дозирования материалов
• организации беспроводной инфраструктуры инженерных сетей туннелей и железнодорожного транспорта
• обеспечения беспроводной связи между этажами одного и того-же здания

Серия AH500

ПЛК среднего уровня

Использует высокопроизводительный двухядерный многозадачный процессор Дискретный ввод/вывод: макс. 4,352 точек Аналоговый ввод/вывод: макс 544 канала Распределенный ввод/вывод : макс. 125,440 дискретных сигналов / 3,920 аналоговых каналов Емкость программы: Макс. 256к шагов. Внутренние регистры данных: 64 Кслова Великолепная производителбность - 1000 шагов за 0.3 мсек Встроенные полностью изолированные порты RS-232/422/485, Mini-USB, Ethernet Твердотельный диск на основе SD Card 1.0, совместимый с широко распространенными коммерческими SD накопителями.

Функции управления сетью на уровне 2 (Level 2 )

Технология резервирования сетей

IEEE опубликовал стандарт протокола разворачивающегося дерева STP 802.1D (Spanning Tree Protocol) еще в 1998 году, а в 2004-м анонсировал быстрый протокол разворачивающегося дерева с ускоренной процедурой реконфигурации  RSTP 802.1w (Rapid Spanning Tree Protocol). Эти протоколы используются для конструирования резервных маршрутов передачи, в случая отказа соединений в сетевых структурах, требующих повышенной надежности.

В существующих приложениях промышленной автоматизации и критических системных приложениях, высоко востребована более короткое время конвергенции ( восстановления) сети, чем могут предоставить протоколы STP и, даже RSTP, где оно измеряется в секундах. Для удовлетворения насущной необходимости в скорости и надежности, Delta разработала и ввела ONE RING (одно кольцо) и ONE CHAIN (одна цепь) сверхскоростные резервирующие протоколы, обеспечивающие более высокую скорость и более богатый функционал, чем STP и RSTP.

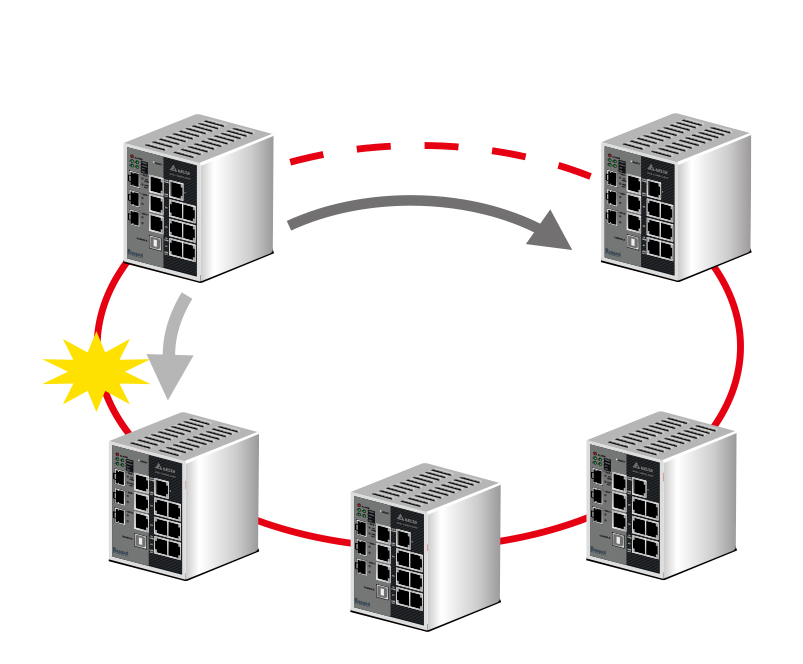

ONE RING - наиболее полное самовосстановление сети

Оригинальная технология самовосстановления резервированного кольца Delta Electronics называется  ONE RING.

ONE RING включает резервные маршруты , обеспечивая время восстановления меньше 20 миллисекунд, гарантируя непрерывную передачу данных с минимальными потерями в случае отказа или сбоя любого узла в кольцевой сети.

Кроме того, ONE RING предоставляет заказчикам выбор вариантов режимов резервирования: транкинговое кольцо, мультикольцо, разделяемое кольцо, кольцо с двумя резервируемыми каналами связи (dual homing ring), в зависимости от специфических требований заказчика.

С помощью ONE RING можно создавать очень гибкие и очень надежные сетевые структуры, которые существенно снижают стоимость монтажа.

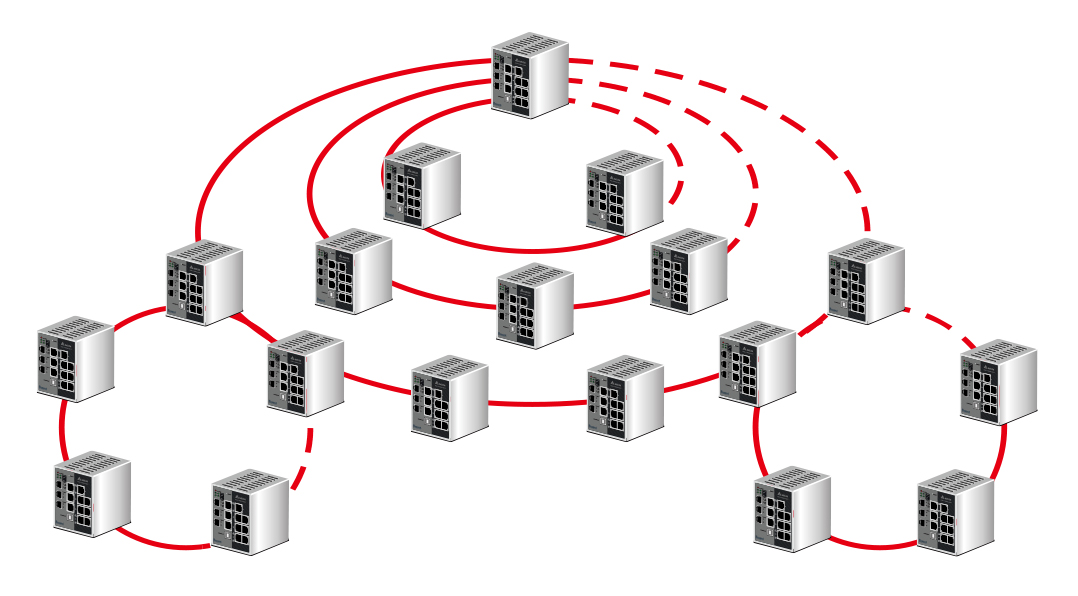

One Chain - наиболее надежная и эффективная технология самовосстановления нескольких сетей.

Оригинальная технология самовосстановления резервированных сетей Delta Electronics называется “ONE CHAIN".

ONE CHAIN является новым поколением технологий резервирования сетей, обладающим неограниченными функциями расширения, происходящих из концепции ONE RING.

ONE CHAIN способна предоставить резервные маршруты в течении 20 миллисекунд в случае, даже когда несколько сетевых узлов откажут одновременно, обеспечивая непрерывную передачу данных с минимальными потерями. Быстрая скорость самовосстановления особенно подходит для высокоуровневых сетей распределенных систем управления (DCS, Distributed Control Systems).

Технология ONE CHAIN совместима с другими существующими большими магистральными  Internet коммутаторами, что экономит время и расходы на оборудование, работы,  материалы при ее внедрении.

Передовое управление сетью

VLAN

Виртуальные локальные сети, или VLAN - топология сети, конфигурируемая согласно логической, а не физической струтктуре сетевого оборудования. Виртуальные сети позволяют разбить коммутируемые среды на множество широковещательных доменов, которые могут быть использованы для объединения любых разрозненных сегментов сетей  LAN, используемых  автономными группами пользователей, в единую виртуальную сеть, доступную автономным группам.

Это повышает производительность, путем резервирования необходимой полосы пропускания и улучшает безопасность, благодаря возможности контроллирования траффика в выбранные домены.

Виртуальные сети могут создаваться статически, вручную, либо динамически, с помощью протокола GVRP.

Транкинг

Физические порты коммутатора могут агрегатироваться с помощью  логической схемы в группу формирующую физическую связь. Эта физическая связь обеспечивает резервирование, раcширяющее полосу сети и улучшает производительность.

Качество сервиса (QoS)

Процесс приоритезации очереди передачи пакетов сетью обеспечивает быструю диспетчеризацию, что особенно важно и эффективно для информации, чувствительной к задержкам, такой как передача звука или видео с заданным качеством сервиса. В системах промышленной автоматизации важно, что бы информация о тревогах, авариях, блокировках и защитах передавалась максимально быстро, в то-же время в большинстве систем существует большое количество технологических параметров, задержка в передаче которых не критична.

Протокол обнаружения устройств канального уровня (LLDP)

Протокол LLDP используется сетевыми устройствами для оповещения соседних устройств в сети IEEE 802.ab ,  о своем существовании и характеристиках, а так же о произошедших изменениях. Сообщения LLDP сохраняются в базе управляющей информации (SNMP MIB), которая доступна для поиска системой управления сетью.

Опция 82 протокола DHCP о выделенном IP

Протокол DHCP Relay, опция 82, предоставляет DHCP серверу дополнительную информацию об выделенном IP адресе, такую, как подсоединенный порт , VLAN, MAC адрес, для большей безопасности и более гибкого назначения IP адресов.

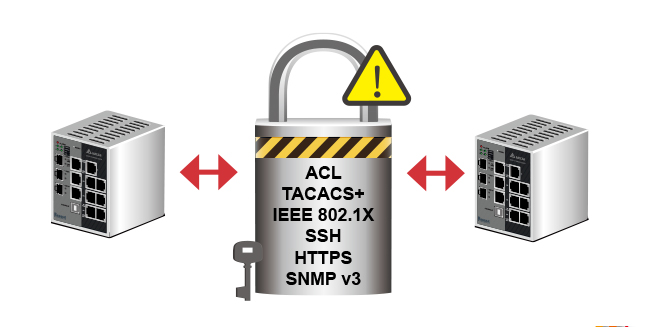

Улучшенное управление безопасностью сети

Полный набор инструментов верификации безопасности в дальнейшем ганатирует безопасность сети для пользователей.

Множественные механизмы защиты встроенны в управление сетью для защиты ее от несанкционированного доступа во время работы.

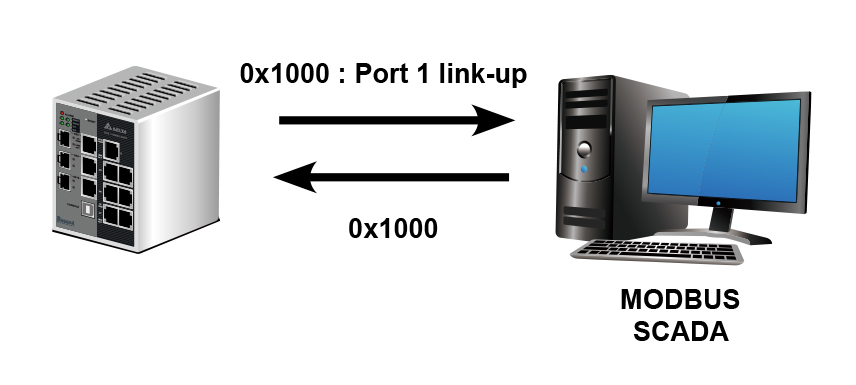

Менеджер протокола MODBUS TCP

Управляемые коммутаторы Delta Electronics поддерживают протокол MODBUS TCP для простой интеграции в существующую промышленную инфраструктуру. Пользователи могут осуществлять мониторинг и управление оборудованием АСУ ТП с помощью графического интерфейса, предоставляемого SCADA системой. Согласованность протоколов помогает существенно сэкономить на управлении оборудованием.

Умные функции, специально предназначенные для ваших задач.

Релейный выход для аварийных событий

Управляемые коммутаторы Delta Electronics имеют встроенный релейный выход для аварийных событий. Любое возникновение заранее сконфигурированных событий и любой дискретный вход может инициировать тревогу. С помощью оповещения в реальном времени, оперативный персонал может быстро диагностировать и предотвращать любые инциденты.

Дискретные входы

Разработанный для промышленных применений, серия DVS промышленных Ethernet коммутаторов, легко присоединяется к выходу различных промышленных устройств, таких как ПЛК или датчик. Они информируют пользователя в реальном времени о возникновении аварий с помощью релейного выхода или e-mail.

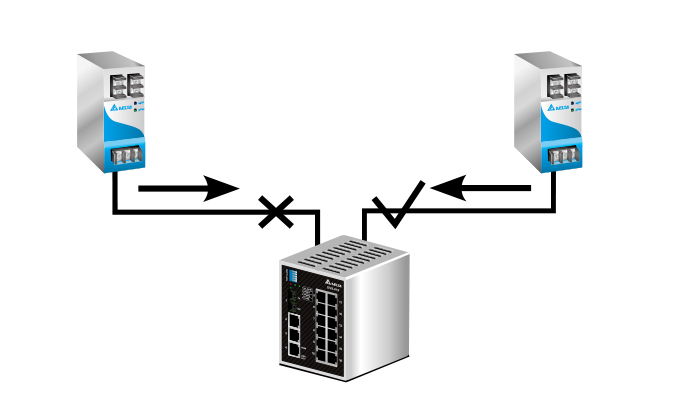

Резервированное питание.

Конструкция с дублированными входами питания обеспечивает превосходную интеграцию в общий проект, по которому строятся системы АСУ ТП  и критически важные системы с двойным питанием. Она защищает коммутаторы от потенциального влияния питания и гарантирует высоконадежную и непрерывную передачу данных.

Бесшовный сервис

Консоль через USB интерфейс

Обычный  USB кабель - это все, что вам нужно для управления настройками сети.

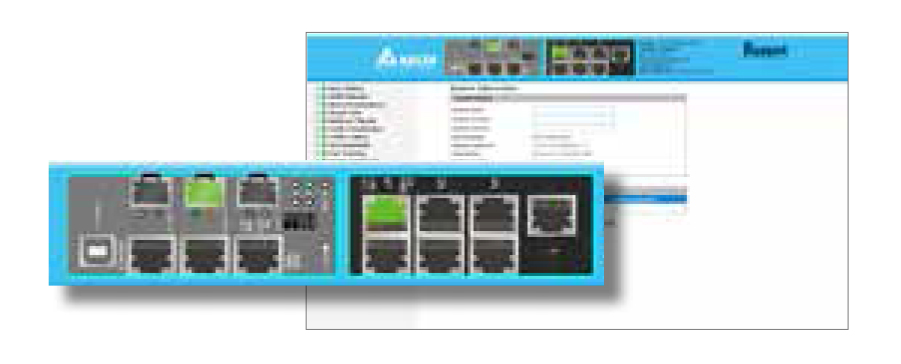

Web интерфейс в реальном времени

Web интерфейс реального времени говорит пользователям о состоянии соединения каждого порта путем отображения на  Web странице. С помощью непрерывного сетевого соединения, пользователи могут осуществлять операции удаленно, в любое время.

Диагностика SFP DDP

Используя встроенные функции цифрового диагностического мониторинга промышленных коммутаторов DVS Delta Electronics, пользователи могут непрерывно мониторить текущий статус оптоволоконного транссивера SFP Delta , а так-же качество передачи, с помощью специальной таблицы, отображаемой на Web странице.

Сторожевой таймер

Аппаратный сторожевой таймер восстанавливает коммутаторы из нештатного состояния, случившегося по любой причине, будь это некорректная топология сети, мощная электромагнитная помеха или атака хакера. Он гарантирует правильное функционирование коммутатора в самых тяжелых производственных условиях.

Приобрести сетевое оборудование Delta Electronics можно у АО "Системы реального времени - Украина" - официального дистрибьютора Delta Electronics в Украине
